Арт. AH2240
Характеристики
f
—
5
b
—
19
Форма отверстия
—
Цилиндрическое
Наружный диаметр малого конуса
—
200
Резьба
—
Tr220X4
AH2240, ZWZ
Арт. AH2240

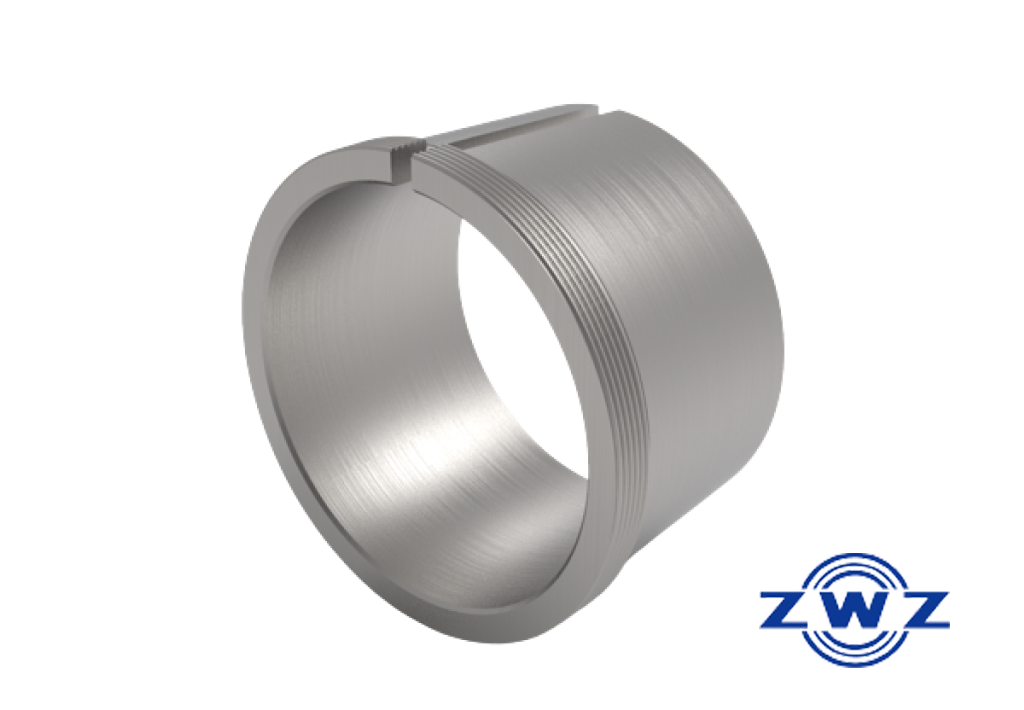

Стяжная втулка ZWZ AH2240 имеет размеры: наружный диаметр - 208.17 мм, внутренний диаметр - 190 мм, ширина - 118 мм.
Стяжная втулка предназначена для монтажа подшипников с коническим отверстием на цилиндрический вал.
Стяжная втулка предназначена для монтажа подшипников с коническим отверстием на цилиндрический вал.
Технические характеристики
|
f
|
5 |
|
b
|
19 |
|
Форма отверстия
|
Цилиндрическое |
|
Наружный диаметр малого конуса
|
200 |
|
Резьба
|
Tr220X4 |
|
Ширина втулки и подшипника в домонтажном состоянии
|
123 |
|
Крепежная контргайка
|
KM44 |
|
Ширина, мм
|
118 |
|
Наружный диаметр, мм
|
208 |
|
Внутренний диаметр, мм
|
190 |
