Арт. HJN1094S
Характеристики
Номинальный диаметр, De
—
920
D1
—
1172
D2
—
1013
n
—
12
φ
—
22
HJN1094S, ZWZ
Арт. HJN1094S

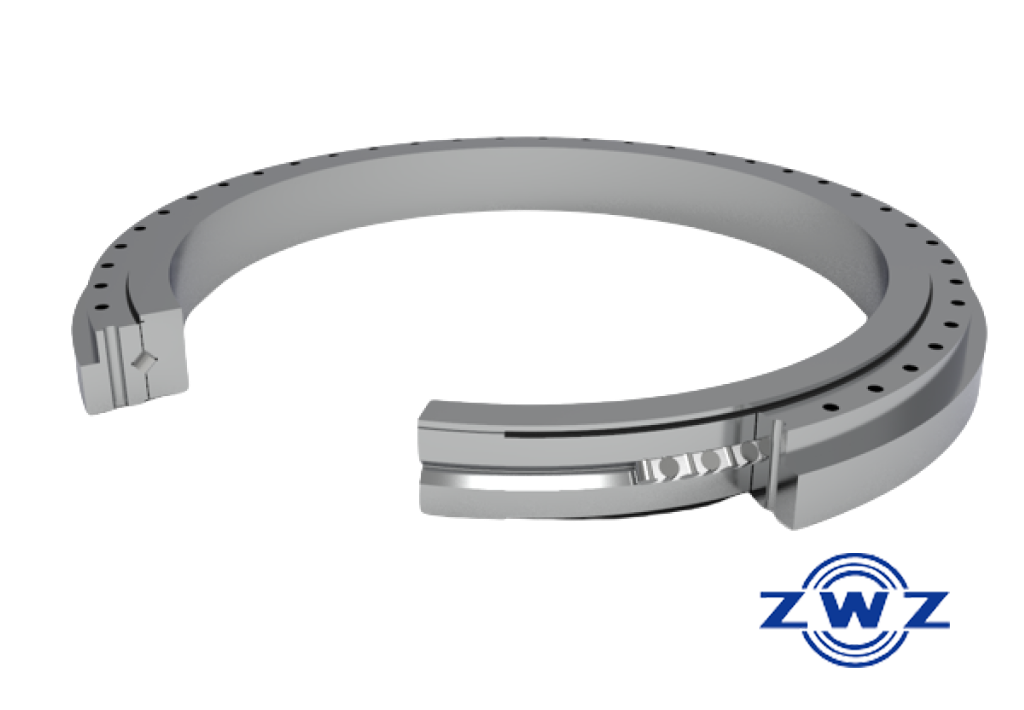

Опорно-поворотное устройство с перекрестными роликами (Внутреннее зацепление) ZWZ HJN1094S имеет размеры: наружный диаметр - 1214 мм, внутренний диаметр - 920 мм, ширина - 100 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
920 |
|
D1
|
1172 |
|
D2
|
1013 |
|
n
|
12 |
|
φ
|
22 |
|
D3
|
1092 |
|
d1
|
1096 |
|
H1
|
90 |
|
h
|
10 |
|
n1
|
4 |
|
M
|
20 |
|
m
|
10 |
|
Z
|
94 |
|
Масса, кг
|
393 |
|
Высота, мм
|
100 |
|
Тип
|
Внутреннее зацепление |
|
Наружный диаметр, мм
|
1214 |
|
Внутренний диаметр, мм
|
920 |
|
b
|
90 |
|
Форма отверстия
|
Цилиндрическое |
