Арт. HJN817
Характеристики
Номинальный диаметр, De
—
685
D1
—
880
D2
—
751
n
—
30
φ
—
22
HJN817, ZWZ
Арт. HJN817

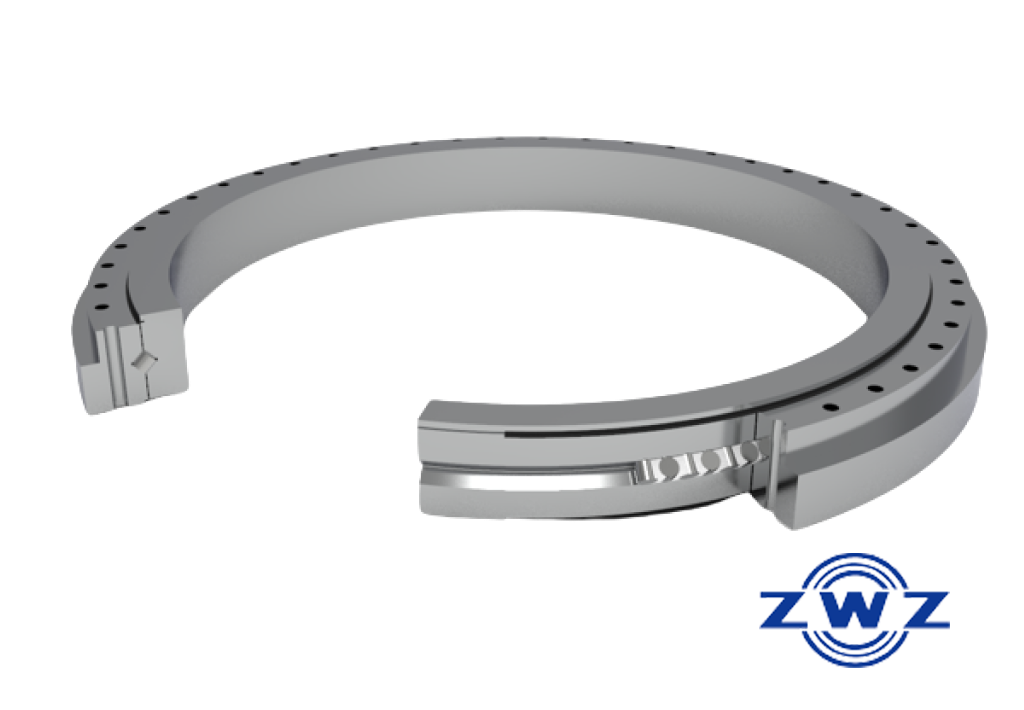

Опорно-поворотное устройство с перекрестными роликами (Внутреннее зацепление) ZWZ HJN817 имеет размеры: наружный диаметр - 920 мм, внутренний диаметр - 712 мм, ширина - 70 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
685 |
|
D1
|
880 |
|
D2
|
751 |
|
n
|
30 |
|
φ
|
22 |
|
D3
|
815 |
|
d1
|
819 |
|
H1
|
60 |
|
h
|
10 |
|
n1
|
5 |
|
M
|
20 |
|
m
|
5 |
|
Z
|
139 |
|
Масса, кг
|
115 |
|
Высота, мм
|
70 |
|
Тип
|
Внутреннее зацепление |
|
Наружный диаметр, мм
|
920 |
|
Внутренний диаметр, мм
|
712 |
|
b
|
53 |
|
Форма отверстия
|
Цилиндрическое |
