Арт. HJW1025
Характеристики
Номинальный диаметр, De
—
1180
D1
—
1115
D2
—
935
n
—
16
φ
—
18
HJW1025, ZWZ
Арт. HJW1025

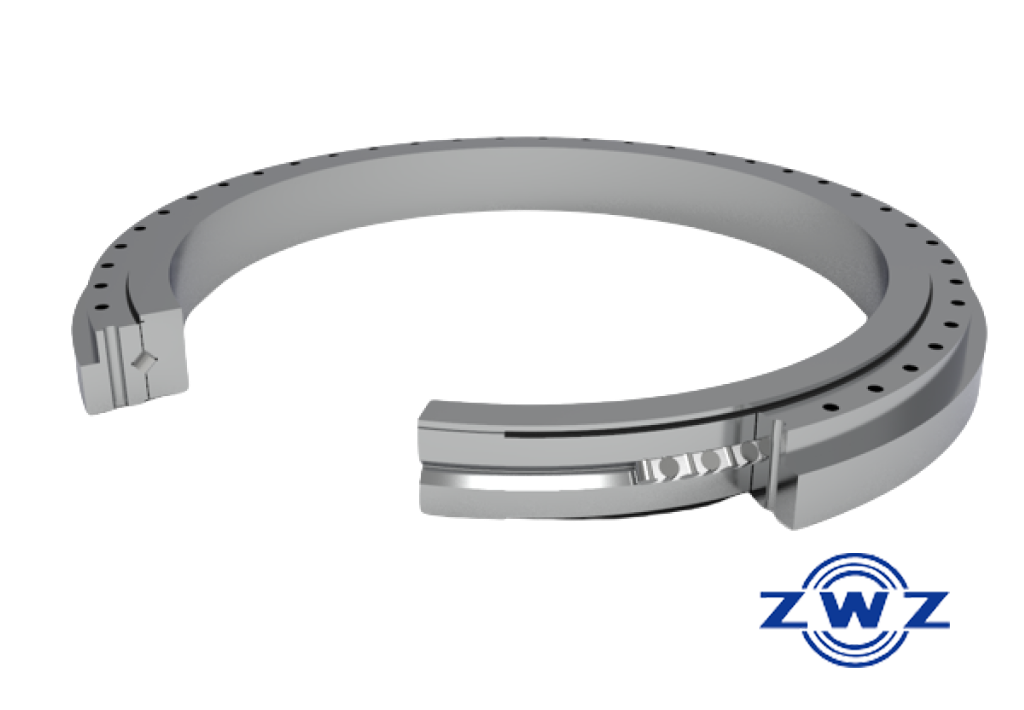

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW1025 имеет размеры: наружный диаметр - 1150 мм, внутренний диаметр - 885 мм, ширина - 115 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
1180 |
|
D1
|
1115 |
|
D2
|
935 |
|
n
|
16 |
|
φ
|
18 |
|
D3
|
1021 |
|
d1
|
1029 |
|
H1
|
100 |
|
h
|
15 |
|
n1
|
4 |
|
M
|
16 |
|
m
|
5 |
|
Z
|
234 |
|
Масса, кг
|
333 |
|
Высота, мм
|
115 |
|
Тип
|
Наружное зацепление |
|
Наружный диаметр, мм
|
1150 |
|
Внутренний диаметр, мм
|
885 |
|
b
|
80 |
|
Форма отверстия
|
Цилиндрическое |
