HJW2500, ZWZ
Арт. HJW2500
Характеристики
Номинальный диаметр, De
—
2776
D1
—
2610
D2
—
2391
n
—
56
φ
—
33
HJW2500, ZWZ
Арт. HJW2500

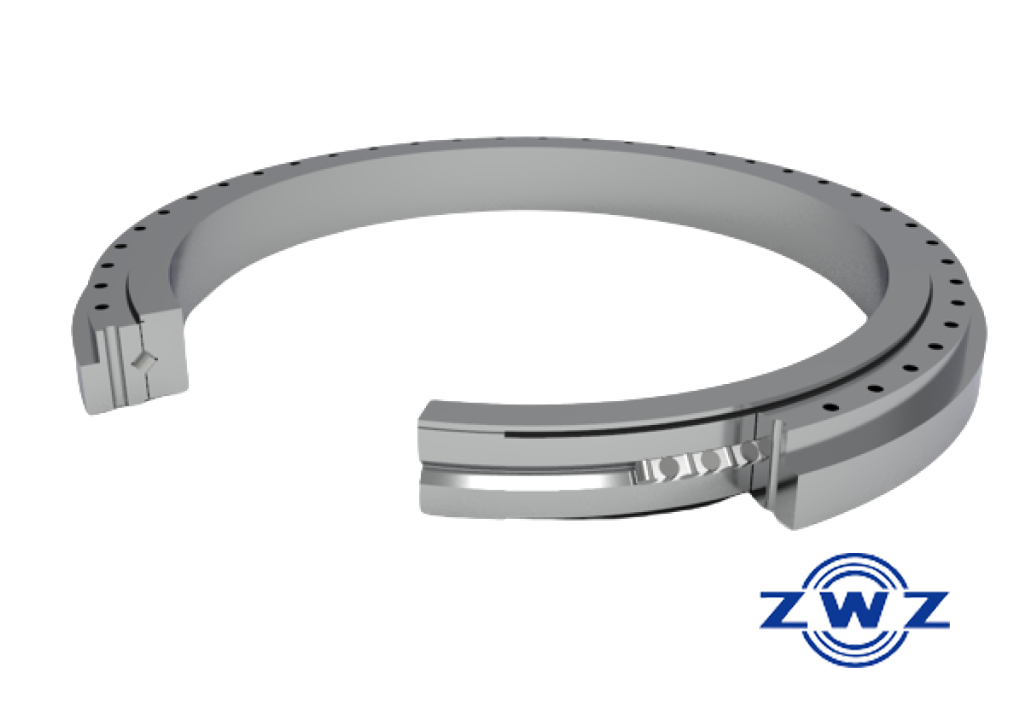

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW2500 имеет размеры: наружный диаметр - 2678 мм, внутренний диаметр - 2325 мм, ширина - 112 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
Номинальный диаметр, De
|
2776 |
D1
|
2610 |
D2
|
2391 |
n
|
56 |
φ
|
33 |
D3
|
2497 |
d1
|
2502 |
H1
|
100 |
h
|
12 |
n1
|
8 |
M
|
30 |
m
|
20 |
Z
|
136 |
x
|
0.5 |
Масса, кг
|
1185 |
Высота, мм
|
112 |
Тип
|
Наружное зацепление |
Наружный диаметр, мм
|
2678 |
Внутренний диаметр, мм
|
2325 |
b
|
90 |
Форма отверстия
|
Цилиндрическое |
