Арт. HJW3580
Характеристики
Номинальный диаметр, De
—
4100
D1
—
3820
D2
—
3350
n
—
54/52
φ
—
37
HJW3580, ZWZ
Арт. HJW3580

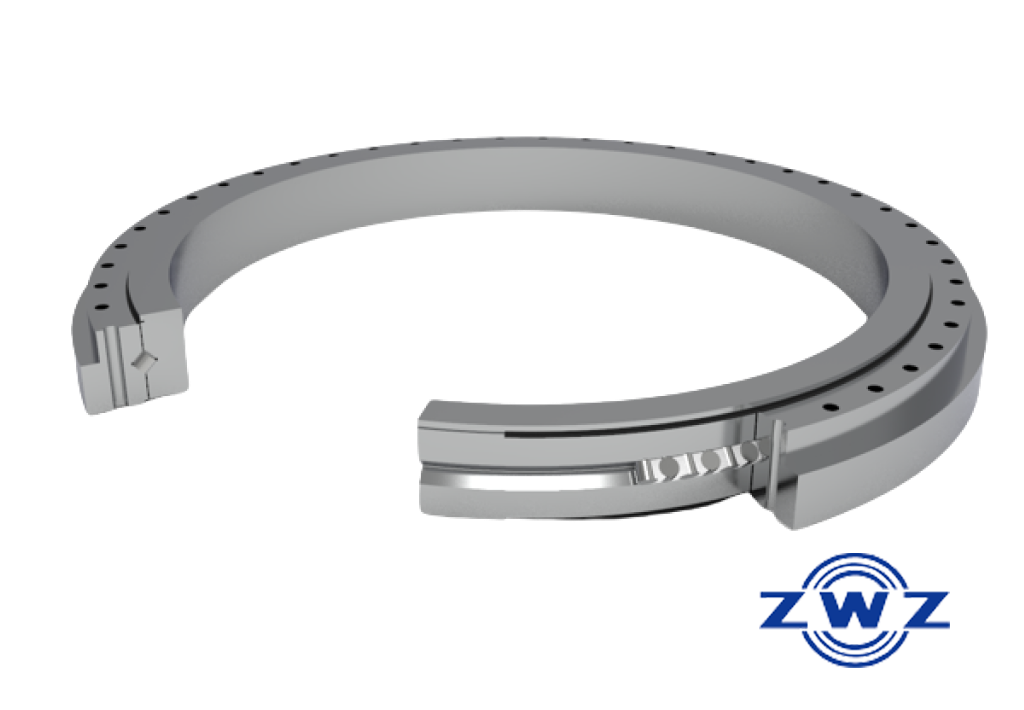

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW3580 имеет размеры: наружный диаметр - 3970 мм, внутренний диаметр - 3230 мм, ширина - 240 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
4100 |
|
D1
|
3820 |
|
D2
|
3350 |
|
n
|
54/52 |
|
φ
|
37 |
|
D3
|
3578 |
|
d1
|
3582 |
|
H1
|
220 |
|
h
|
20 |
|
n1
|
16 |
|
M
|
33 |
|
m
|
25 |
|
Z
|
162 |
|
Масса, кг
|
7587 |
|
Высота, мм
|
240 |
|
Тип
|
Наружное зацепление |
|
Наружный диаметр, мм
|
3970 |
|
Внутренний диаметр, мм
|
3230 |
|
b
|
200 |
|
Форма отверстия
|
Цилиндрическое |
