Арт. HJW710
Характеристики
Номинальный диаметр, De
—
852
D1
—
776
D2
—
644
n
—
24
φ
—
13.5
HJW710, ZWZ
Арт. HJW710

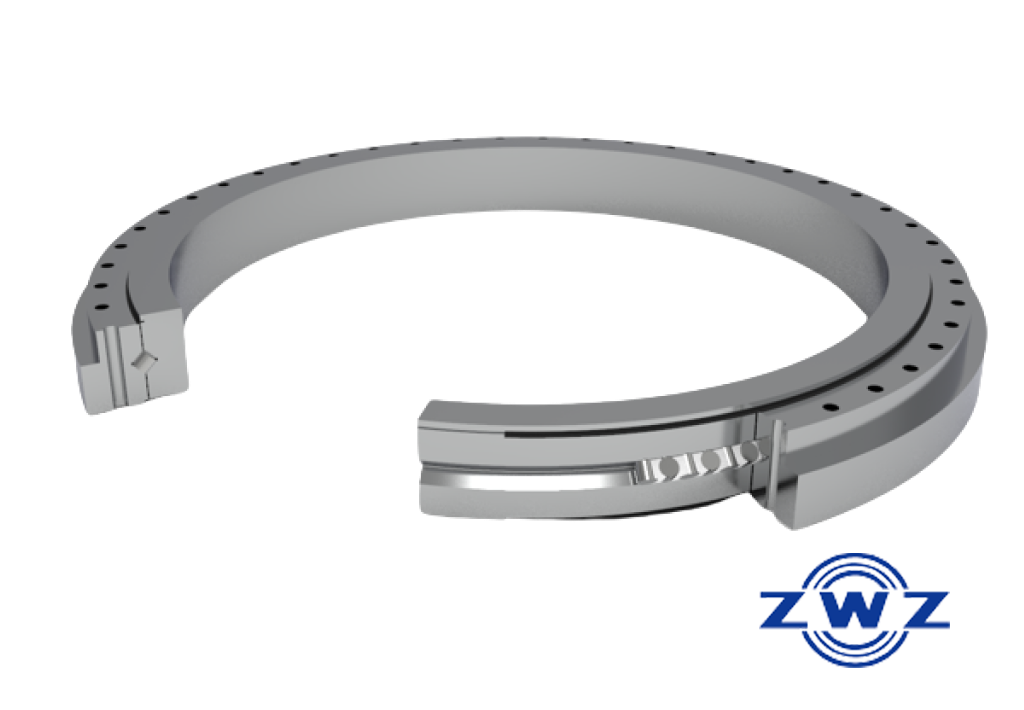

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW710 имеет размеры: наружный диаметр - 812 мм, внутренний диаметр - 610 мм, ширина - 74 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
852 |
|
D1
|
776 |
|
D2
|
644 |
|
n
|
24 |
|
φ
|
13.5 |
|
D3
|
708 |
|
d1
|
712 |
|
H1
|
36.5 |
|
h
|
10 |
|
n1
|
4 |
|
M
|
10 |
|
m
|
6 |
|
Z
|
140 |
|
Масса, кг
|
125 |
|
Высота, мм
|
74 |
|
Тип
|
Наружное зацепление |
|
Наружный диаметр, мм
|
812 |
|
Внутренний диаметр, мм
|
610 |
|
b
|
54 |
|
Форма отверстия
|
Цилиндрическое |
