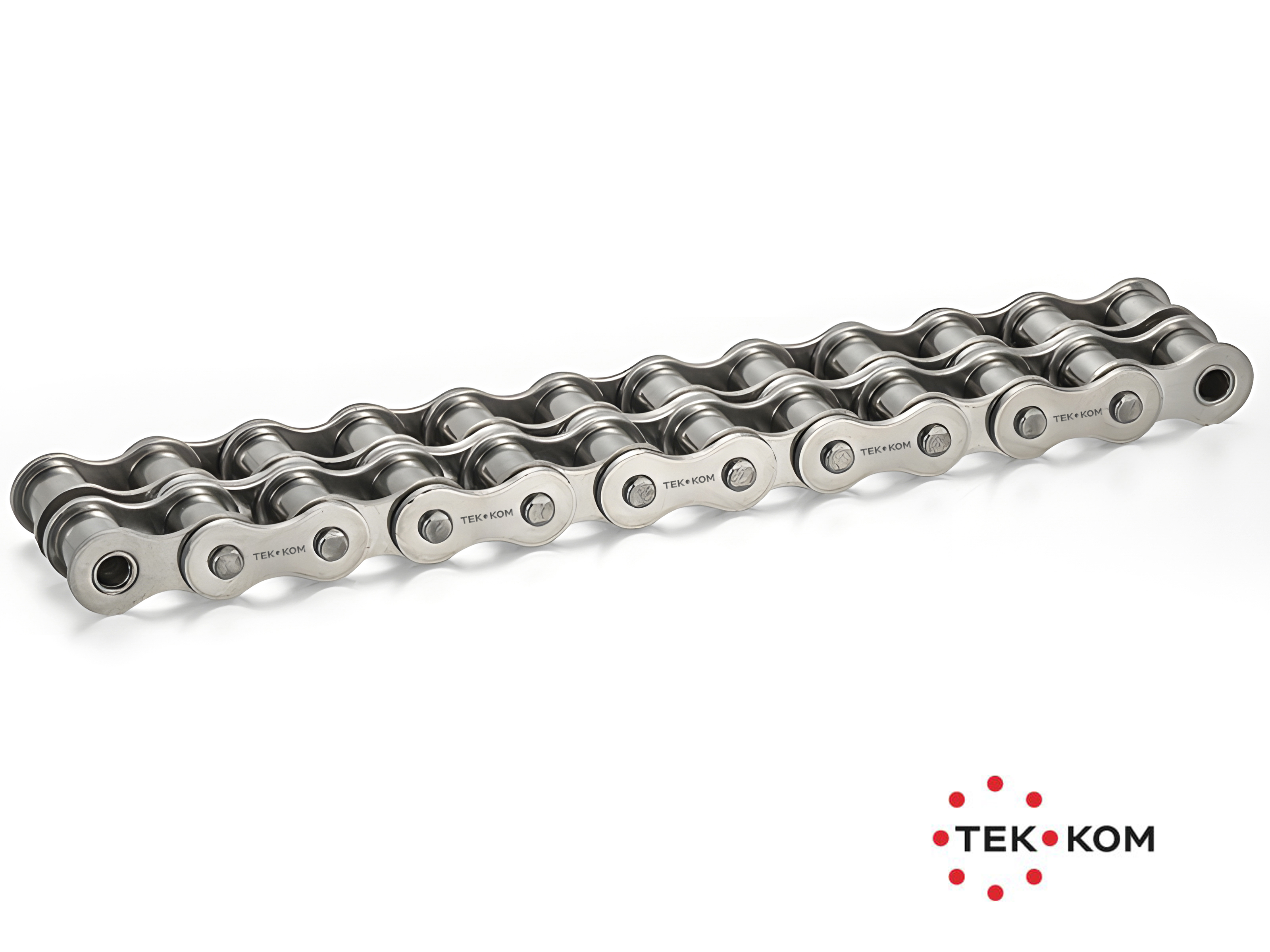

Арт. C24B-2X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
38.1
Диаметр ролика, мм (d1) Макс.
—
25.4
Диаметр штифта, мм (d2) Макс.
—
14.63
Высота внутренней пластины, мм (h2) Макс.
—
33.2
Толщина пластины, мм (T) Макс.
—
6
C24B-2X5MTR.PCH.TK, ТЕК-КОМ
Арт. C24B-2X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
|
Шаг, мм (P)
|
38.1 |
|
Диаметр ролика, мм (d1) Макс.
|
25.4 |
|
Диаметр штифта, мм (d2) Макс.
|
14.63 |
|
Высота внутренней пластины, мм (h2) Макс.
|
33.2 |
|
Толщина пластины, мм (T) Макс.
|
6 |
|
Масса на 1 метр, кг/м
|
14.77 |
|
Исполнение
|
С прямой боковой гранью |
