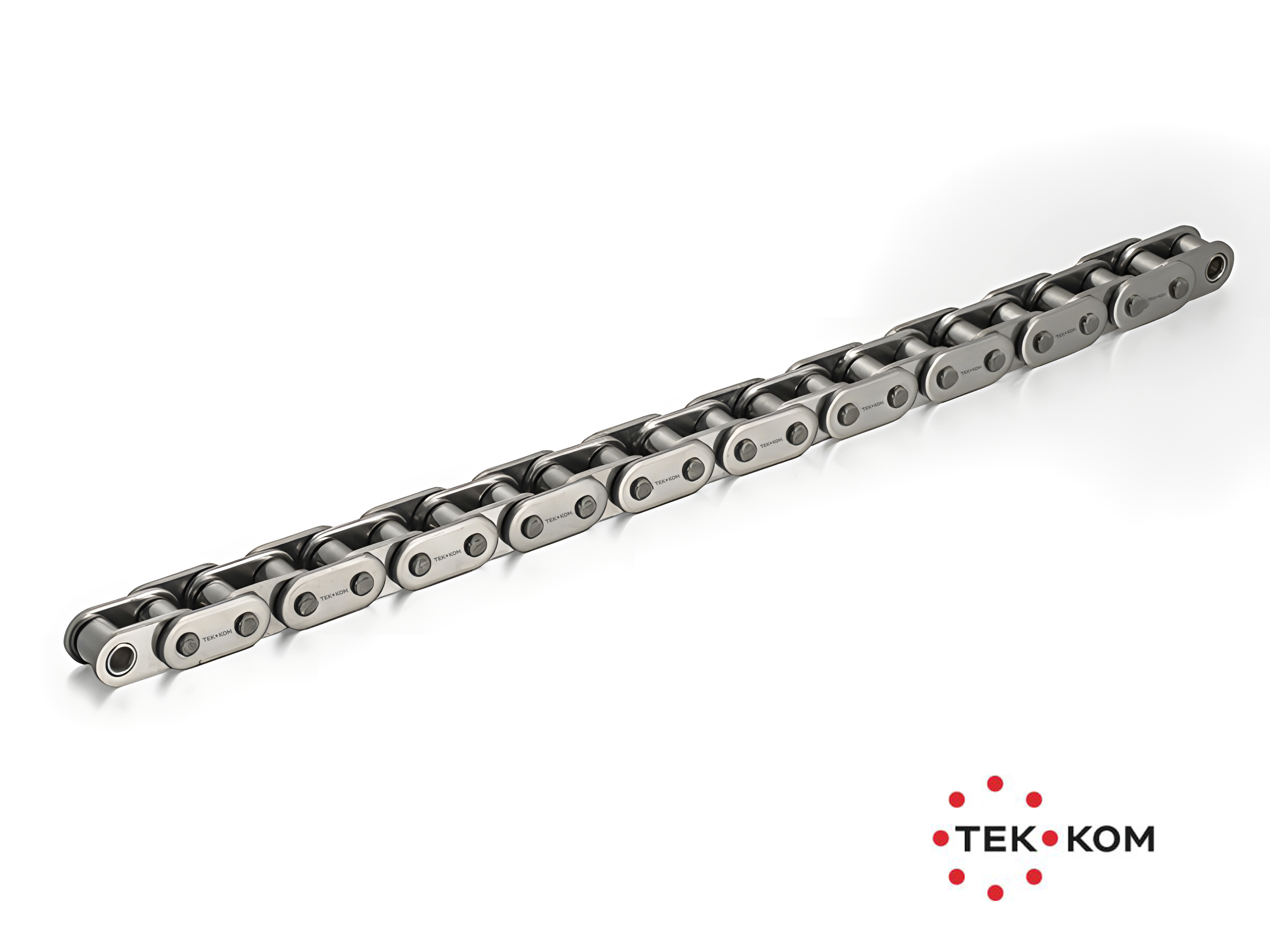

40SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 40SB-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
12.7
Диаметр ролика, мм (d1) Макс.
—
7.95
Диаметр штифта, мм (d2) Макс.
—
3.96
Высота внутренней пластины, мм (h2) Макс.
—
11.7
Толщина пластины, мм (T) Макс.
—
1.5
40SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 40SB-1X5MTR.PCH.TK, ТЕК-КОМ
Цепь, допускающие изгиб в боковой грани, идеально подходят для криволинейных конвейеров или для передач с невыровненными (расположенными под углом) звёздочками они изготавливаются с бочкообразными штифтами и с дополнительными зазорами между штифтом, втулкой и боковыми пластинами. Эти особенности делают возможным движение по изогнутой траектории и/или скручивание цепи.
Технические характеристики
Шаг, мм (P)
|
12.7 |
Диаметр ролика, мм (d1) Макс.
|
7.95 |
Диаметр штифта, мм (d2) Макс.
|
3.96 |
Высота внутренней пластины, мм (h2) Макс.
|
11.7 |
Толщина пластины, мм (T) Макс.
|
1.5 |
Масса на 1 метр, кг/м
|
0.8 |
Исполнение
|
Допускающая боковой изгиб |
