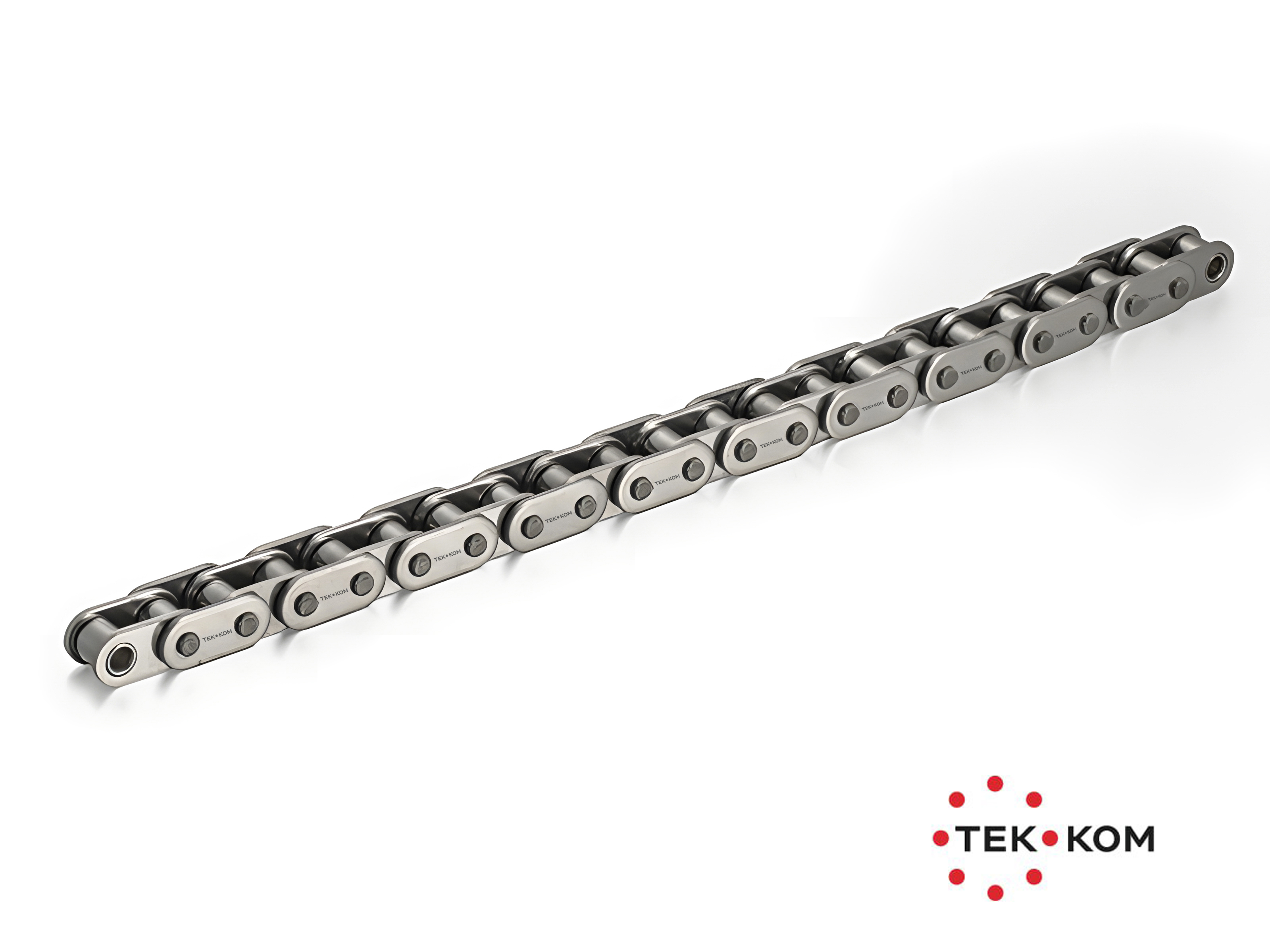

63SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 63SB-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
19.05
Диаметр ролика, мм (d1) Макс.
—
11.91
Диаметр штифта, мм (d2) Макс.
—
5.08
Высота внутренней пластины, мм (h2) Макс.
—
17.2
Толщина пластины, мм (T) Макс.
—
2.03
63SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 63SB-1X5MTR.PCH.TK, ТЕК-КОМ
Цепь, допускающие изгиб в боковой грани, идеально подходят для криволинейных конвейеров или для передач с невыровненными (расположенными под углом) звёздочками они изготавливаются с бочкообразными штифтами и с дополнительными зазорами между штифтом, втулкой и боковыми пластинами. Эти особенности делают возможным движение по изогнутой траектории и/или скручивание цепи.
Технические характеристики
Шаг, мм (P)
|
19.05 |
Диаметр ролика, мм (d1) Макс.
|
11.91 |
Диаметр штифта, мм (d2) Макс.
|
5.08 |
Высота внутренней пластины, мм (h2) Макс.
|
17.2 |
Толщина пластины, мм (T) Макс.
|
2.03 |
Масса на 1 метр, кг/м
|
1.4 |
Исполнение
|
Допускающая боковой изгиб |
