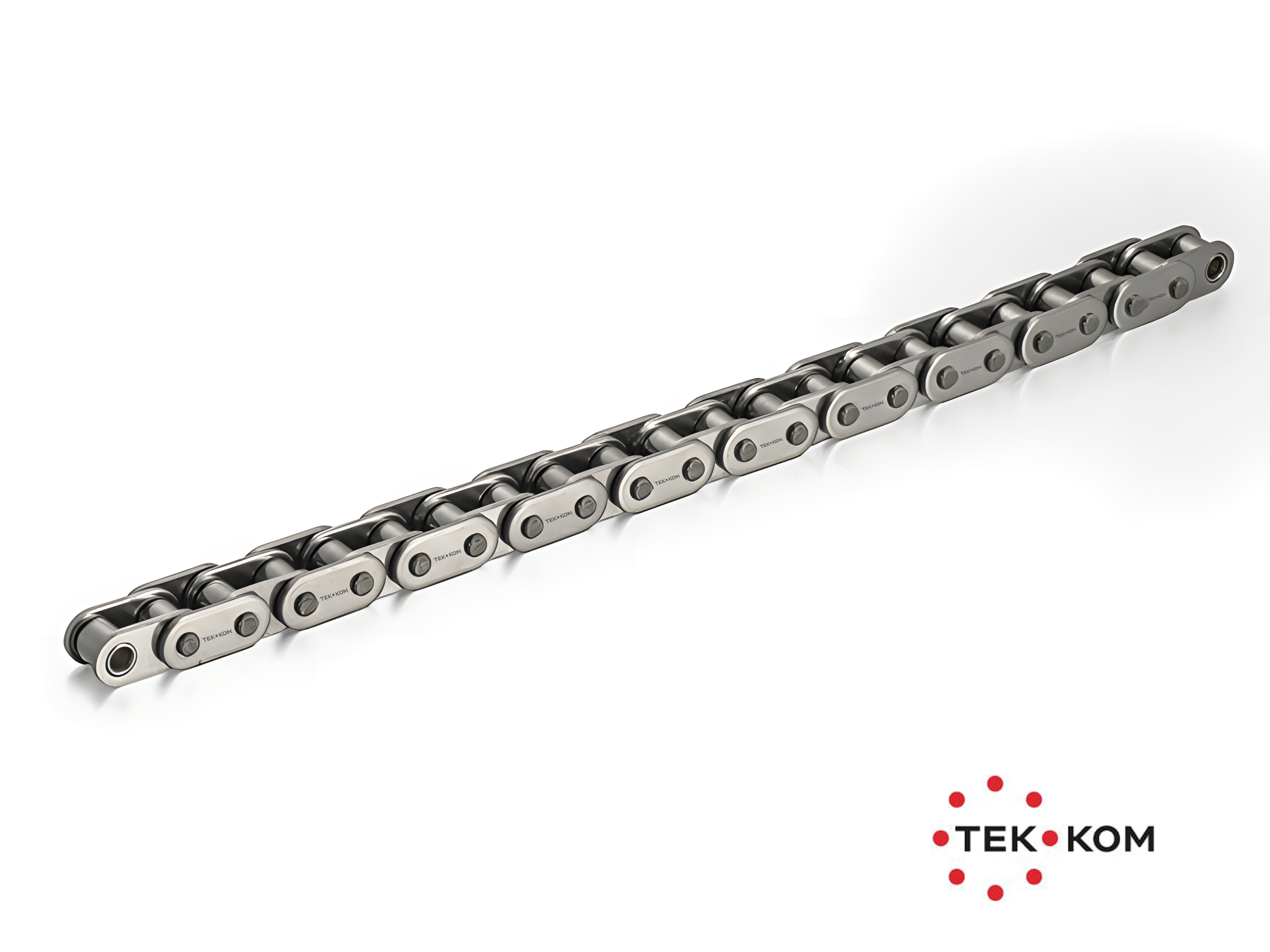

80SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 80SB-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
25.4
Диаметр ролика, мм (d1) Макс.
—
15.88
Диаметр штифта, мм (d2) Макс.
—
7.19
Высота внутренней пластины, мм (h2) Макс.
—
24
Толщина пластины, мм (T) Макс.
—
3.25
80SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. 80SB-1X5MTR.PCH.TK, ТЕК-КОМ
Цепь, допускающие изгиб в боковой грани, идеально подходят для криволинейных конвейеров или для передач с невыровненными (расположенными под углом) звёздочками они изготавливаются с бочкообразными штифтами и с дополнительными зазорами между штифтом, втулкой и боковыми пластинами. Эти особенности делают возможным движение по изогнутой траектории и/или скручивание цепи.
Технические характеристики
Шаг, мм (P)
|
25.4 |
Диаметр ролика, мм (d1) Макс.
|
15.88 |
Диаметр штифта, мм (d2) Макс.
|
7.19 |
Высота внутренней пластины, мм (h2) Макс.
|
24 |
Толщина пластины, мм (T) Макс.
|
3.25 |
Масса на 1 метр, кг/м
|
2.6 |
Исполнение
|
Допускающая боковой изгиб |
