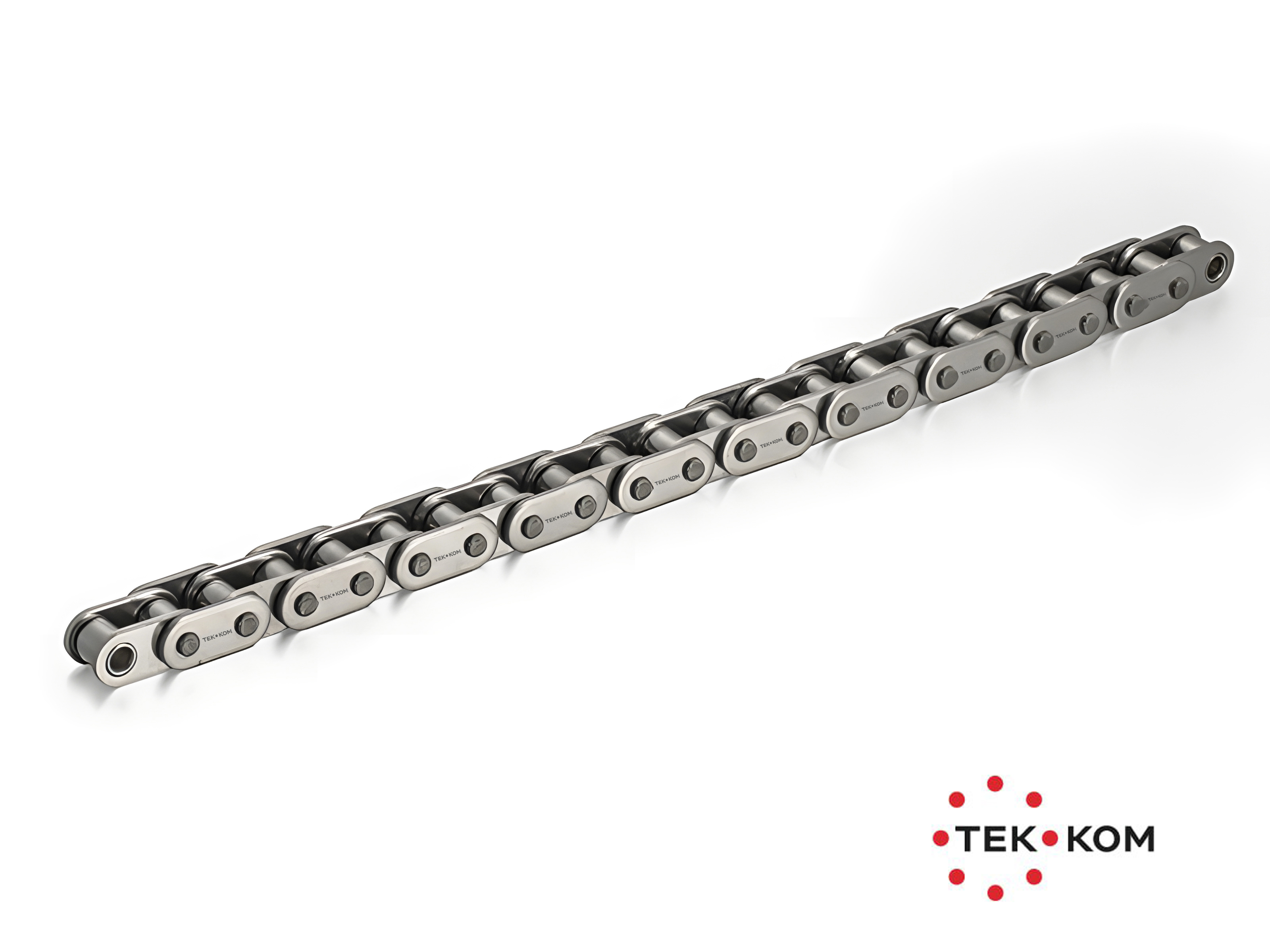

C10B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C10B-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
15.88
Диаметр ролика, мм (d1) Макс.
—
10.16
Расстояние между внутренними пластинами, мм (b1) Мин.
—
9.65
Диаметр штифта, мм (d2) Макс.
—
5.08
Высота внутренней пластины, мм (h2) Макс.
—
14.7
C10B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C10B-1X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
Шаг, мм (P)
|
15.88 |
Диаметр ролика, мм (d1) Макс.
|
10.16 |
Расстояние между внутренними пластинами, мм (b1) Мин.
|
9.65 |
Диаметр штифта, мм (d2) Макс.
|
5.08 |
Высота внутренней пластины, мм (h2) Макс.
|
14.7 |
Толщина пластины, мм (T) Макс.
|
1.7 |
Масса на 1 метр, кг/м
|
1.06 |
Исполнение
|
С прямой боковой гранью |
