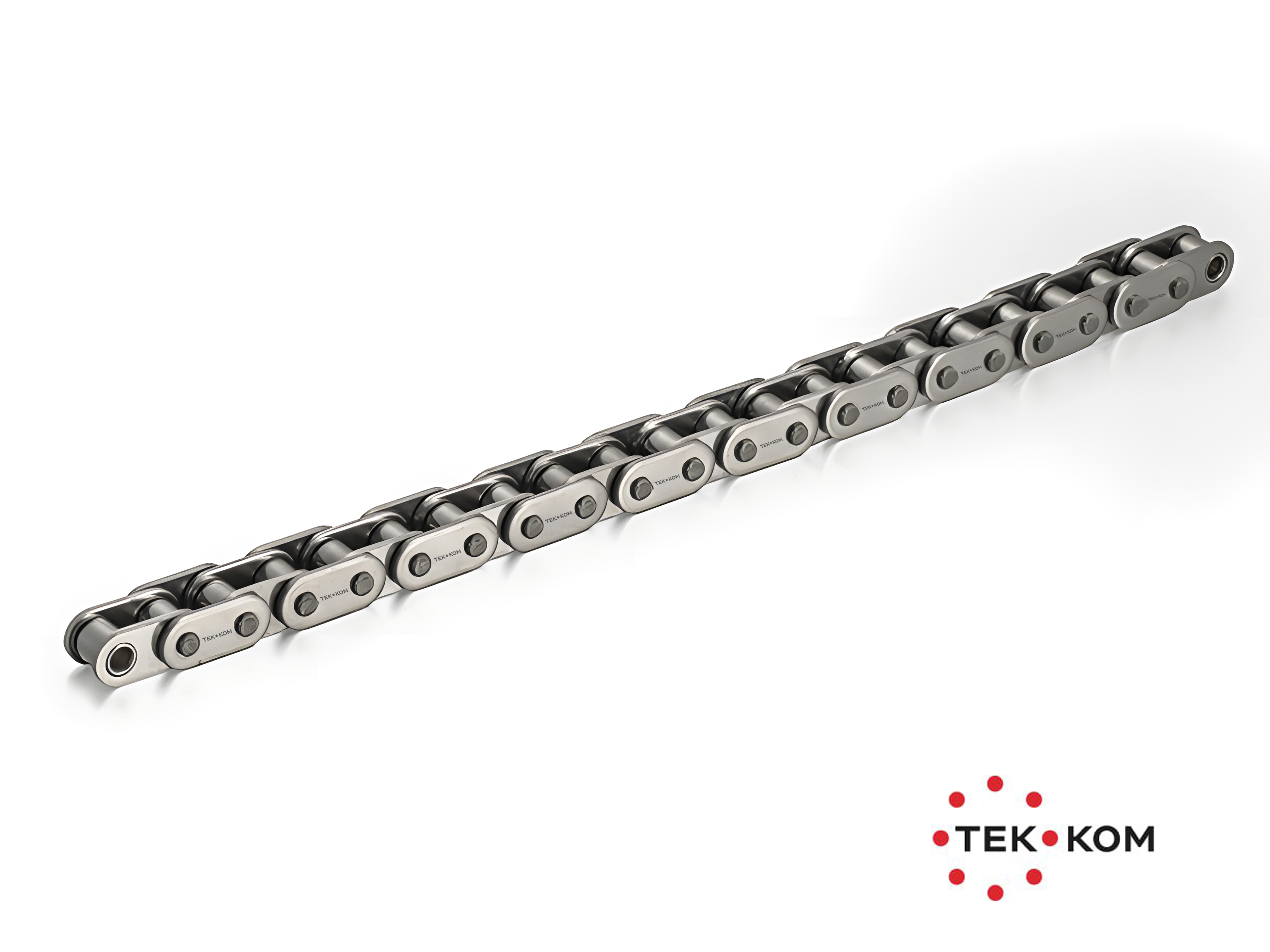

C12B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C12B-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
19.06
Диаметр ролика, мм (d1) Макс.
—
12.07
Расстояние между внутренними пластинами, мм (b1) Мин.
—
11.68
Диаметр штифта, мм (d2) Макс.
—
5.72
Высота внутренней пластины, мм (h2) Макс.
—
16
C12B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C12B-1X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
Шаг, мм (P)
|
19.06 |
Диаметр ролика, мм (d1) Макс.
|
12.07 |
Расстояние между внутренними пластинами, мм (b1) Мин.
|
11.68 |
Диаметр штифта, мм (d2) Макс.
|
5.72 |
Высота внутренней пластины, мм (h2) Макс.
|
16 |
Толщина пластины, мм (T) Макс.
|
1.85 |
Масса на 1 метр, кг/м
|
1.32 |
Исполнение
|
С прямой боковой гранью |
