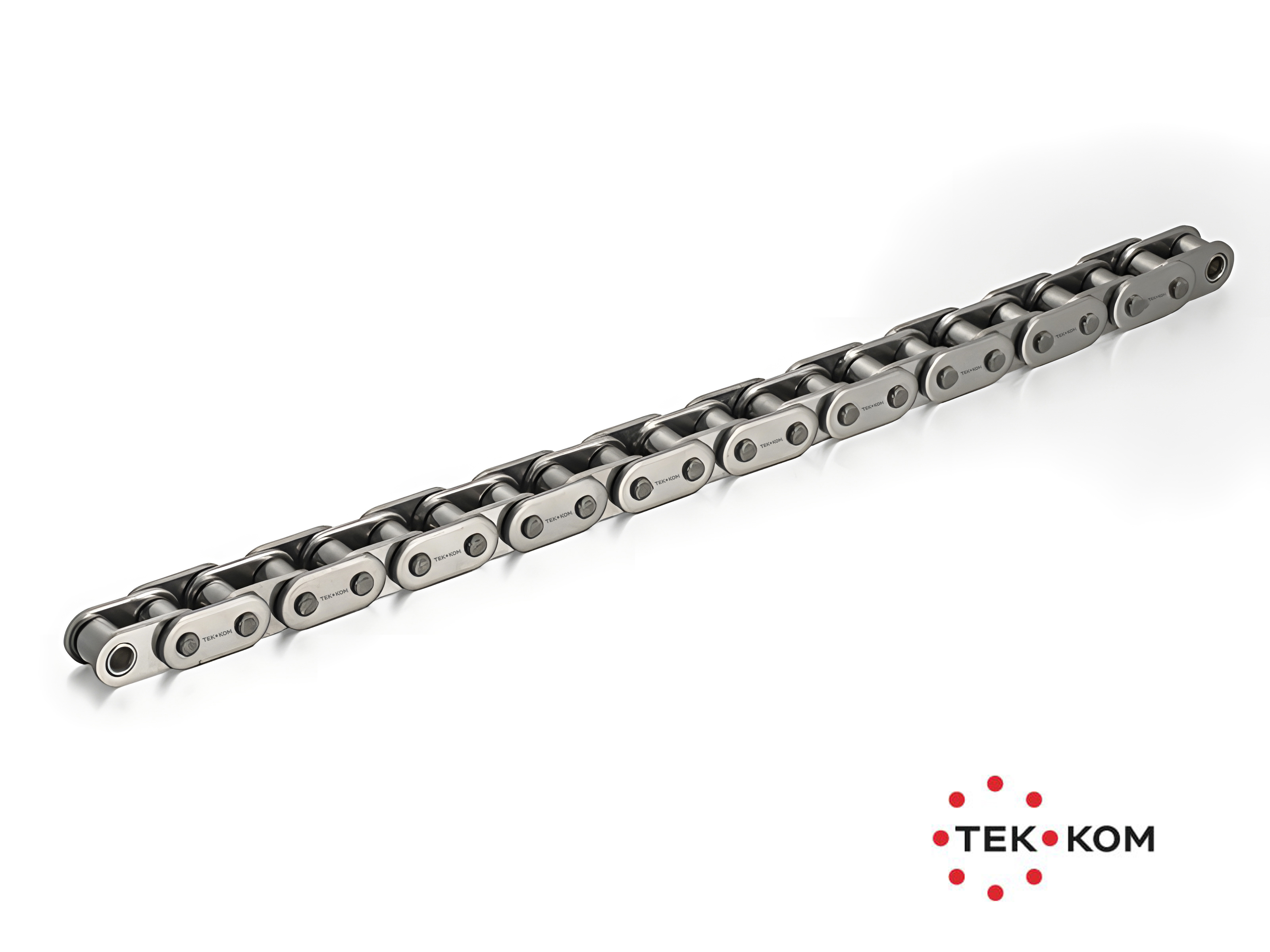

C16B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C16B-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
25.4
Диаметр ролика, мм (d1) Макс.
—
15.88
Расстояние между внутренними пластинами, мм (b1) Мин.
—
17.02
Диаметр штифта, мм (d2) Макс.
—
8.28
Высота внутренней пластины, мм (h2) Макс.
—
21
C16B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C16B-1X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
Шаг, мм (P)
|
25.4 |
Диаметр ролика, мм (d1) Макс.
|
15.88 |
Расстояние между внутренними пластинами, мм (b1) Мин.
|
17.02 |
Диаметр штифта, мм (d2) Макс.
|
8.28 |
Высота внутренней пластины, мм (h2) Макс.
|
21 |
Толщина пластины, мм (T) Макс.
|
4.15 |
Масса на 1 метр, кг/м
|
3.08 |
Исполнение
|
С прямой боковой гранью |
