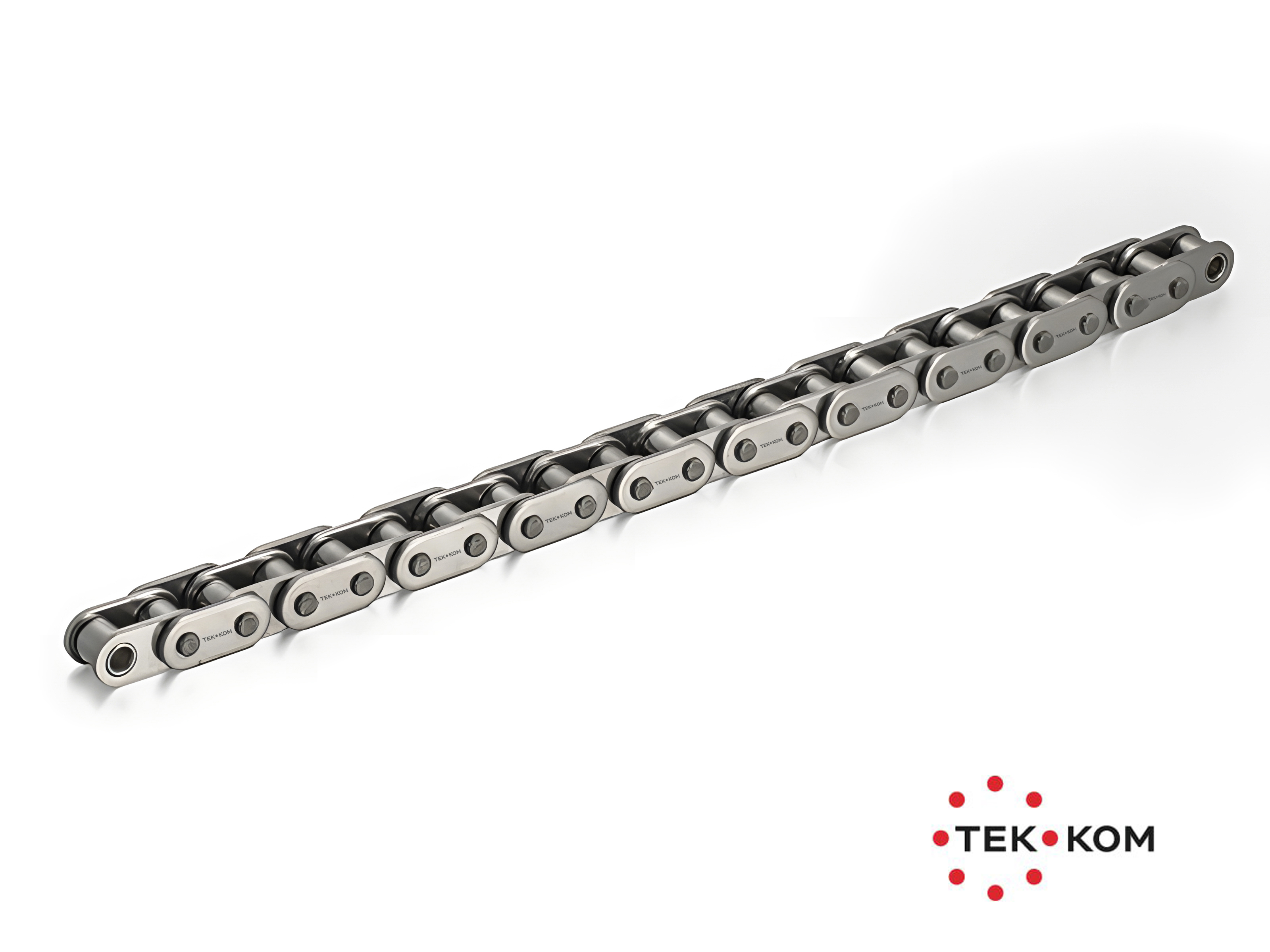

C2050SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C2050SB-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
31.75
Диаметр ролика, мм (d1) Макс.
—
10.16
Диаметр штифта, мм (d2) Макс.
—
5.08
Высота внутренней пластины, мм (h2) Макс.
—
15
Толщина пластины, мм (T) Макс.
—
2.03
C2050SB-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C2050SB-1X5MTR.PCH.TK, ТЕК-КОМ
Цепь, допускающие изгиб в боковой грани, идеально подходят для криволинейных конвейеров или для передач с невыровненными (расположенными под углом) звёздочками они изготавливаются с бочкообразными штифтами и с дополнительными зазорами между штифтом, втулкой и боковыми пластинами. Эти особенности делают возможным движение по изогнутой траектории и/или скручивание цепи.
Технические характеристики
Шаг, мм (P)
|
31.75 |
Диаметр ролика, мм (d1) Макс.
|
10.16 |
Диаметр штифта, мм (d2) Макс.
|
5.08 |
Высота внутренней пластины, мм (h2) Макс.
|
15 |
Толщина пластины, мм (T) Макс.
|
2.03 |
Масса на 1 метр, кг/м
|
0.84 |
Исполнение
|
Допускающая боковой изгиб |
