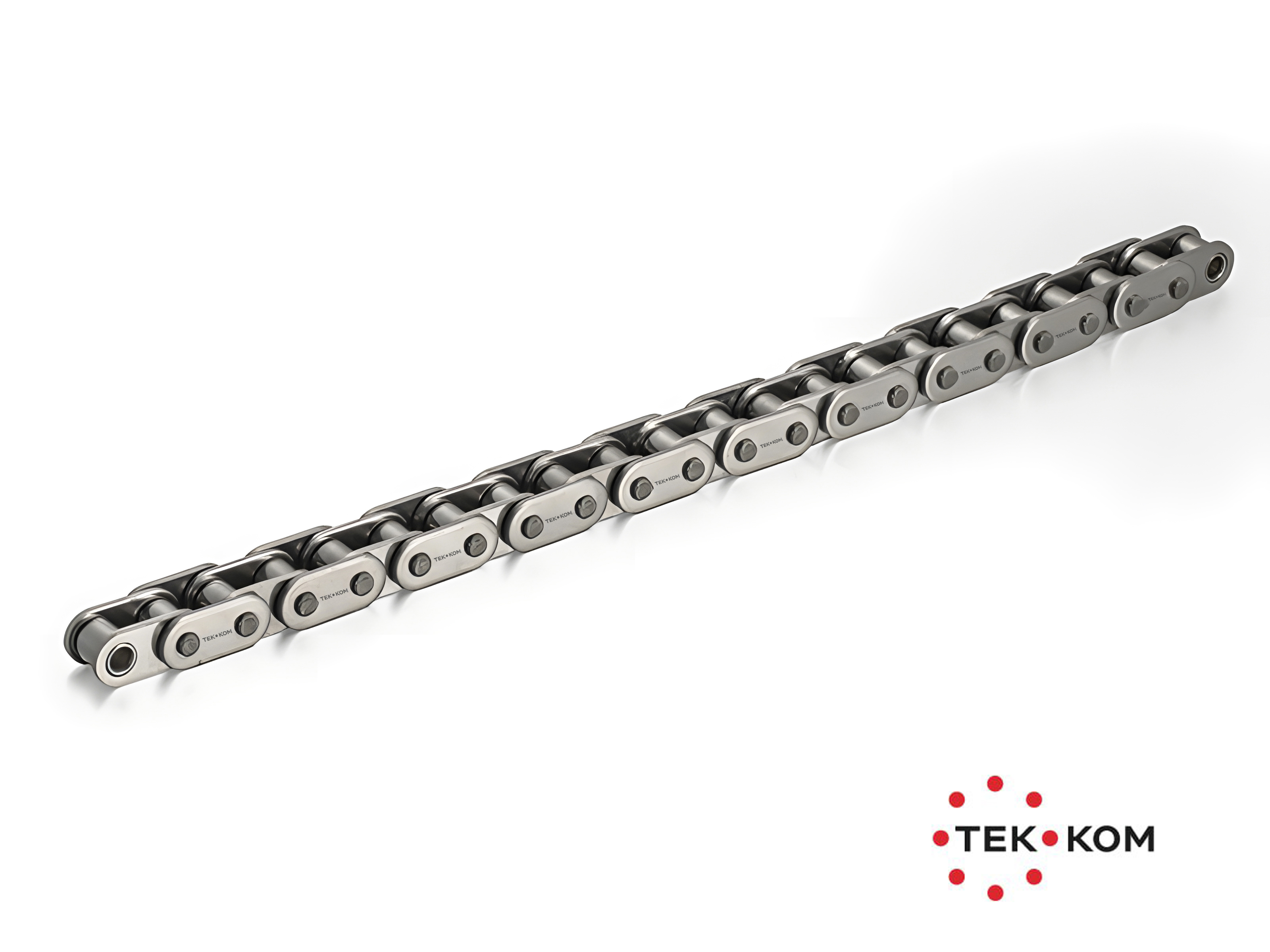

C20B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C20B-1X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
31.75
Диаметр ролика, мм (d1) Макс.
—
19.05
Расстояние между внутренними пластинами, мм (b1) Мин.
—
19.56
Диаметр штифта, мм (d2) Макс.
—
10.19
Высота внутренней пластины, мм (h2) Макс.
—
26.4
C20B-1X5MTR.PCH.TK, ТЕК-КОМ
Арт. C20B-1X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
Шаг, мм (P)
|
31.75 |
Диаметр ролика, мм (d1) Макс.
|
19.05 |
Расстояние между внутренними пластинами, мм (b1) Мин.
|
19.56 |
Диаметр штифта, мм (d2) Макс.
|
10.19 |
Высота внутренней пластины, мм (h2) Макс.
|
26.4 |
Толщина пластины, мм (T) Макс.
|
4.5 |
Масса на 1 метр, кг/м
|
4.16 |
Исполнение
|
С прямой боковой гранью |
