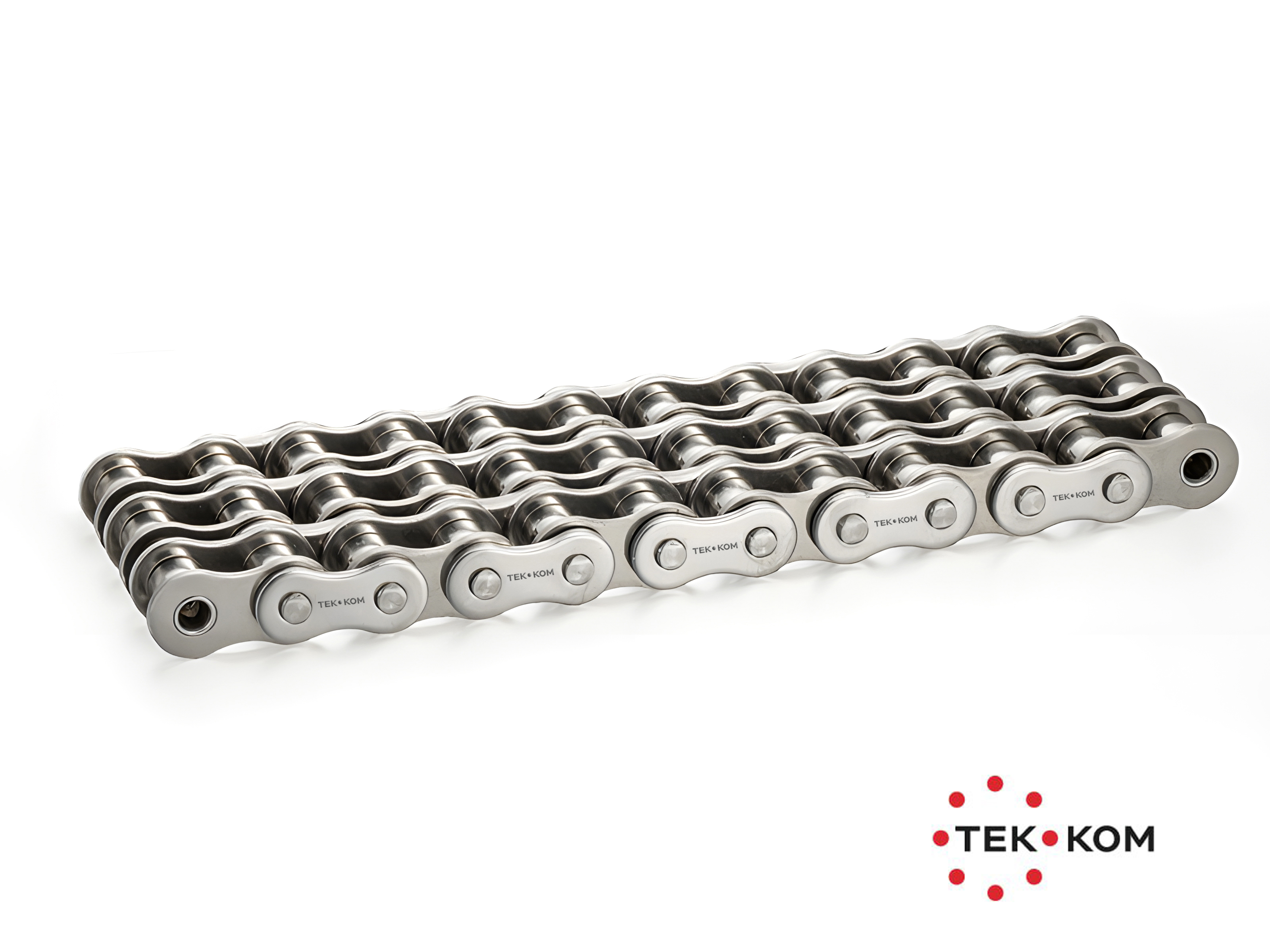

Арт. C100-3X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
31.75
Диаметр ролика, мм (d1) Макс.
—
19.05
Диаметр штифта, мм (d2) Макс.
—
9.53
Высота внутренней пластины, мм (h2) Макс.
—
30
Толщина пластины, мм (T) Макс.
—
4
C100-3X5MTR.PCH.TK, ТЕК-КОМ
Арт. C100-3X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
|
Шаг, мм (P)
|
31.75 |
|
Диаметр ролика, мм (d1) Макс.
|
19.05 |
|
Диаметр штифта, мм (d2) Макс.
|
9.53 |
|
Высота внутренней пластины, мм (h2) Макс.
|
30 |
|
Толщина пластины, мм (T) Макс.
|
4 |
|
Масса на 1 метр, кг/м
|
13.6 |
|
Исполнение
|
С прямой боковой гранью |
