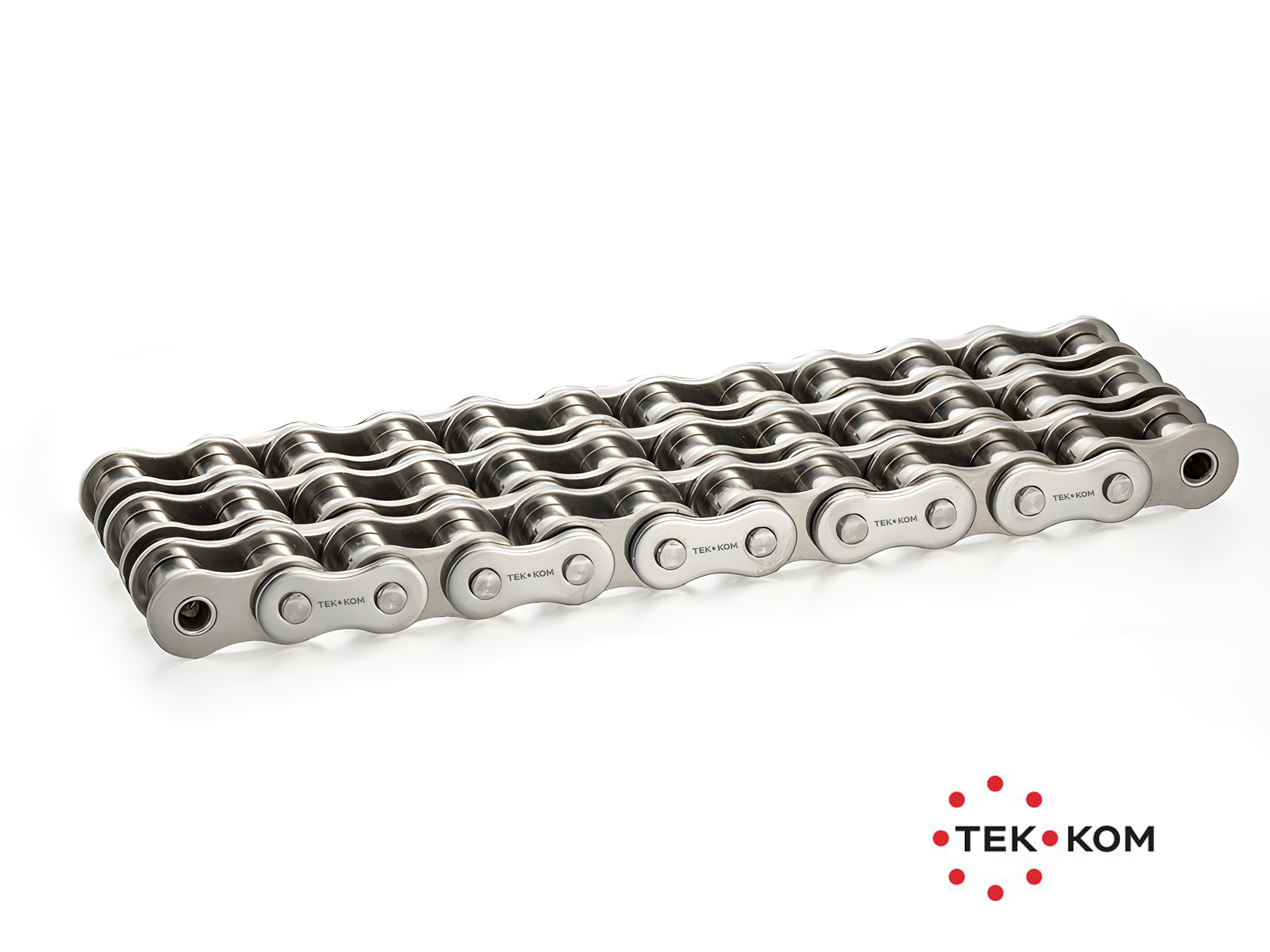

C120-3X5MTR.PCH.TK, ТЕК-КОМ
Арт. C120-3X5MTR.PCH.TK, ТЕК-КОМ
Характеристики
Шаг, мм (P)
—
38.1
Диаметр ролика, мм (d1) Макс.
—
22.23
Диаметр штифта, мм (d2) Макс.
—
11.1
Высота внутренней пластины, мм (h2) Макс.
—
35.7
Толщина пластины, мм (T) Макс.
—
4.8
C120-3X5MTR.PCH.TK, ТЕК-КОМ
Арт. C120-3X5MTR.PCH.TK, ТЕК-КОМ
В отличие от обычных цепей, цепи с прямыми боковыми гранями соединительных пластин зачастую используются в конвейерах для обеспечения наилучшего скольжения. Показатели усталостной прочности и массы у таких цепей несколько выше.
Технические характеристики
Шаг, мм (P)
|
38.1 |
Диаметр ролика, мм (d1) Макс.
|
22.23 |
Диаметр штифта, мм (d2) Макс.
|
11.1 |
Высота внутренней пластины, мм (h2) Макс.
|
35.7 |
Толщина пластины, мм (T) Макс.
|
4.8 |
Масса на 1 метр, кг/м
|
20.43 |
Исполнение
|
С прямой боковой гранью |
