Конические роликоподшипники представляют собой одну из разновидностей подшипников качения, в которых в качестве элементов качения используются ролики конической формы. Основная особенность таких подшипников заключается в их способности одновременно воспринимать как осевые, так и радиальные нагрузки. Эта характеристика обусловлена тем, что конические ролики располагаются под определённым углом к оси вращения, а вершины всех конусов пересекаются в одной точке на оси подшипника. Чем больше угол конусности, тем выше допустимая осевая нагрузка, которую способен выдерживать подшипник. При этом, с увеличением осевой составляющей нагрузки уменьшается максимально допустимая радиальная сила.
Конструктивные особенности конических роликоподшипников
Классическая конструкция конического роликоподшипника включает внутреннее и наружное кольца (обоймы), а также комплект конических роликов, которые удерживаются в заданном положении с помощью сепаратора. Благодаря разъемной конструкции, монтаж и демонтаж таких подшипников значительно упрощается — внутреннее кольцо с роликами и сепаратором и наружное кольцо монтируются раздельно. Это удобно при техническом обслуживании и ремонте узлов.
В отличие от цилиндрических роликоподшипников, конические имеют меньшую максимальную частоту вращения, однако отличаются высокой устойчивостью к ударным и вибрационным нагрузкам. Это делает их востребованными в тех случаях, когда оборудование подвергается переменным или резким нагрузкам.
Виды конических роликоподшипников

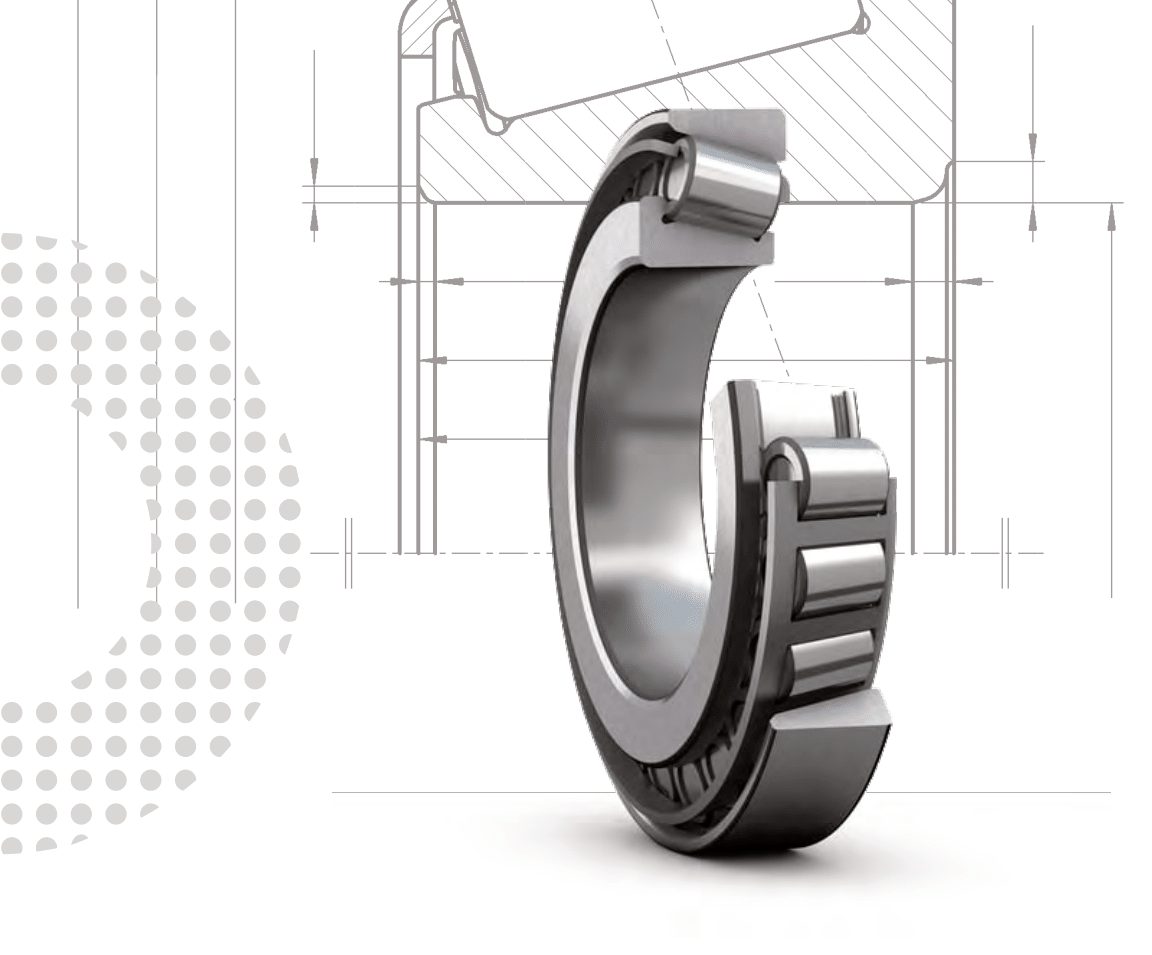

- Однорядные — самая распространённая разновидность, широко применяемая в автомобильной и машиностроительной промышленности. Однорядные подшипники могут устанавливаться парно для обеспечения возможности восприятия нагрузки в двух направлениях. В некоторых случаях внутреннее кольцо отсутствует, а дорожки качения формируются непосредственно на валу, что позволяет уменьшить габариты узла.
- Двухрядные — отличаются наличием двух комплектов конических роликов, движущихся по двум однорядным и одному двухрядному кольцу. Часто оснащаются дистанционным кольцом для точной регулировки осевого зазора. Такие подшипники обладают высокой жёсткостью, грузоподъемностью и стойко переносят вибрации и удары.

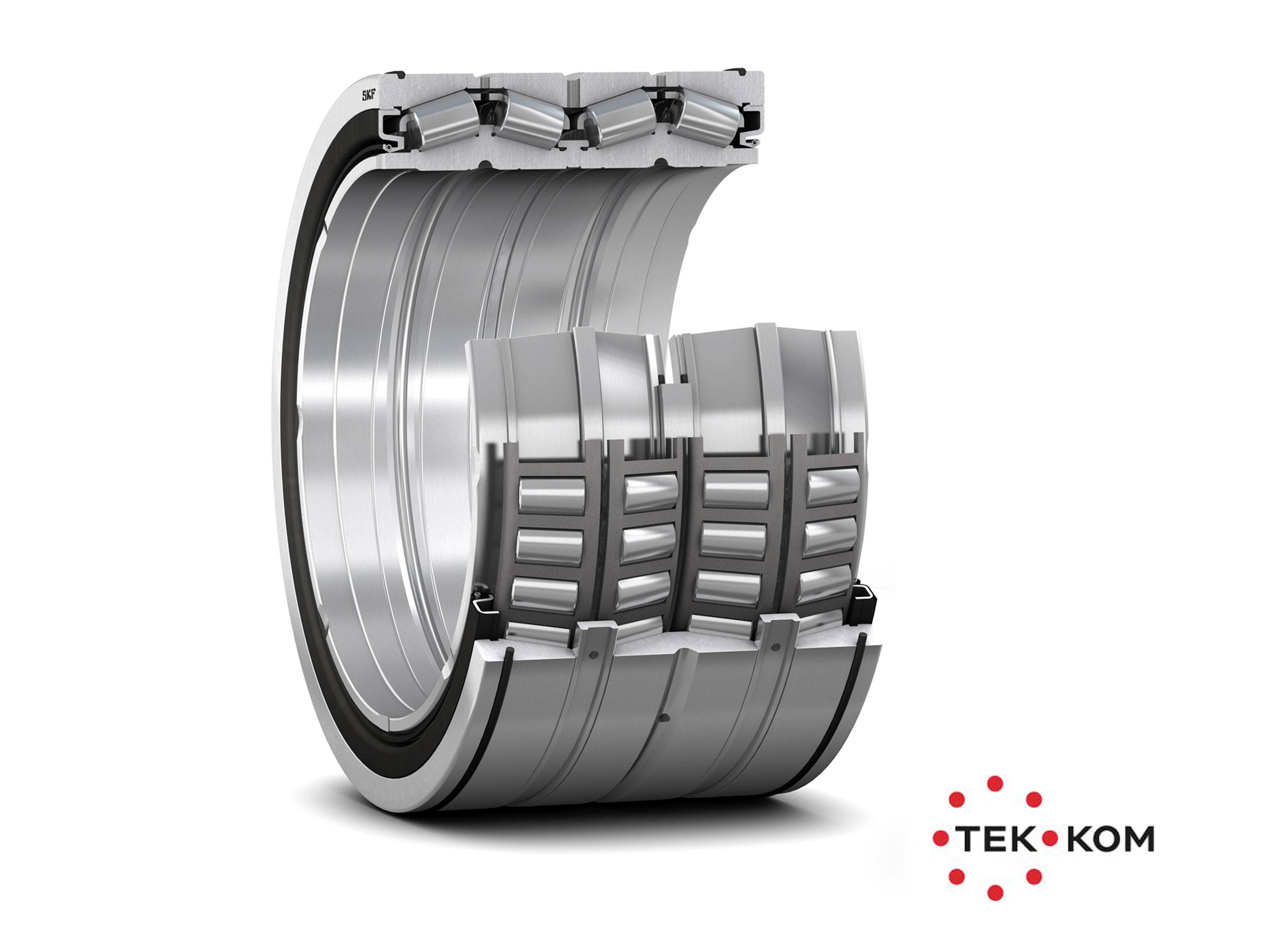

- Четырёхрядные — состоят из двух сдвоенных внутренних колец, одного сдвоенного и двух однорядных наружных колец, двух комплектов роликов, а также внутреннего и двух наружных дистанционных колец. Они способны воспринимать значительные радиальные нагрузки и одновременно — небольшие осевые усилия. Отличаются низкой предельной скоростью вращения, но высокой стабильностью в тяжёлых условиях эксплуатации.
Преимущества и недостатки
К основным преимуществам конических роликоподшипников относятся:
- Способность воспринимать комбинированные нагрузки (радиальные и осевые);
- Устойчивость к ударным и вибрационным воздействиям;
- Удобство монтажа и демонтажа благодаря разъемной конструкции;
- Возможность точной регулировки осевого зазора и предварительного натяга при парной установке.
Среди недостатков можно выделить меньшую по сравнению с цилиндрическими подшипниками частоту вращения и необходимость тщательного соблюдения регулировок при установке.
Сферы применения
Конические роликоподшипники находят применение в механизмах, где одновременно действуют радиальные и осевые нагрузки — например, в автомобильных ступицах, редукторах, косозубых передачах, буксах железнодорожного транспорта, промышленных агрегатах и тяжелых станках. Применение в автомобильной промышленности обусловлено высокой выносливостью и способностью выдерживать переменные нагрузки при относительно небольших габаритах.
Практические рекомендации по эксплуатации
Для продления срока службы конических роликоподшипников рекомендуется:
- Проводить регулярную смазку с использованием рекомендованных производителем материалов;
- Следить за правильностью монтажа, особенно за регулировкой осевого зазора;
- Избегать попадания посторонних частиц и влаги внутрь подшипника;
- Проводить периодическую диагностику состояния рабочих поверхностей на наличие износа или повреждений.
Учитывая специфику конструкции, конические роликоподшипники обеспечивают надёжную и долговечную работу даже в условиях интенсивных и переменных нагрузок при соблюдении правил эксплуатации и обслуживания.
