Краткий технический обзор
Шариковые подшипники занимают ведущее место среди элементов качения, применяемых в большинстве современных машин и механизмов — от бытовой техники до сложных промышленных агрегатов. Ключевым преимуществом этой разновидности подшипников является пониженный момент трения, что обеспечивает высокую эффективность и снижает энергопотери в процессе эксплуатации. Благодаря минимальному трению между контактирующими поверхностями шариковые подшипники позволяют деталям работать на повышенных скоростях вращения и демонстрируют отличный ресурс при правильной установке и обслуживании.

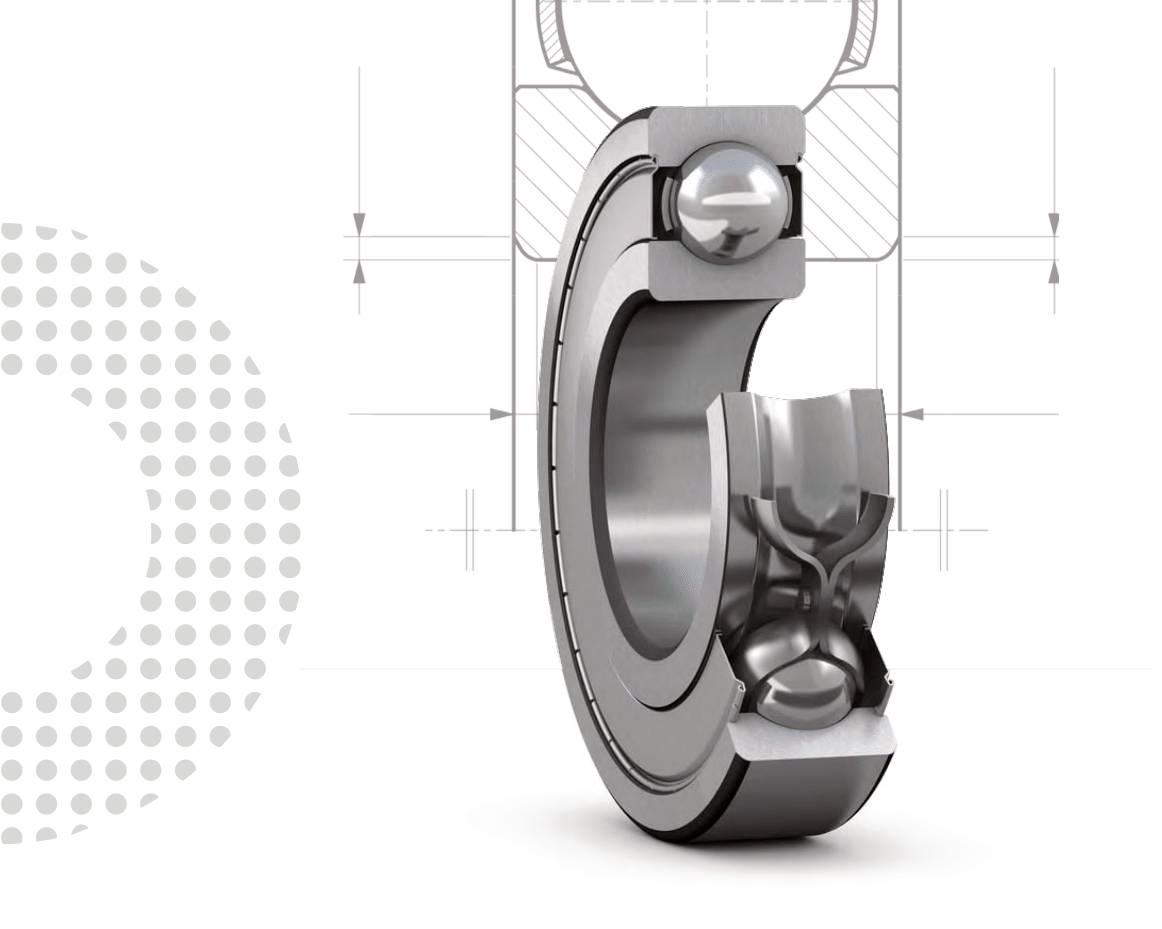

Конструкция шарикового подшипника
В стандартной конструкции шарикового подшипника выделяют следующие основные элементы:
- Тела качения (шарики) — изготавливаются преимущественно из высокопрочной подшипниковой стали, реже — из керамики или полимерных материалов для специфических условий эксплуатации;
- Внутреннее и наружное кольца — служат направляющими дорожками для шариков, могут иметь различные геометрические профили;
- Сепаратор — устройство, фиксирующее положение шариков и обеспечивающее равномерное распределение их по окружности; сепараторы выпускаются из полимеров, штампованной или обработанной стали, а также из латуни в зависимости от требований к допустимым нагрузкам и температуре работы;
- Защитные шайбы или уплотнения (в некоторых типах) — предотвращают попадание загрязнений и удерживают смазку внутри подшипника.
Механизм работы подшипника основан на перекатывании шариков между внутренним и наружным кольцами, что существенно снижает сопротивление движению по сравнению со скольжением. Сепаратор не допускает контакта шариков между собой и способствует равномерному распределению нагрузки.
Классификация шариковых подшипников
По количеству шариковых рядов изделия делят на:
- Однорядные — имеют одну дорожку качения и неразборную конструкцию, что упрощает монтаж и обслуживание;
- Двухрядные и многорядные — содержат несколько рядов тел качения, обладают повышенной несущей способностью и большей жесткостью, используются в узлах с высокими нагрузками.
По способности компенсировать перекос осей различают:
- Несамоустанавливающиеся — требуют точного соответствия соосности при монтаже;
- Самоустанавливающиеся — допускают определённый угол перекоса валов относительно корпуса, обеспечивая надёжность работы при наличии погрешностей сборки или деформаций. Это достигается за счёт сферической формы дорожек качения.
В зависимости от характера воспринимаемых нагрузок выделяют следующие типы:
- Радиальные — рассчитаны на восприятие преимущественно радиальных сил, успешно применяются в условиях значительных загрязнений и вибраций;
- Упорные — предназначены для передачи осевых нагрузок, действующих вдоль оси вала, и хорошо работают при высоких оборотах;
- Радиально-упорные — способны воспринимать как радиальные, так и осевые силы, величина которых зависит от угла контакта между шариком и дорожкой: чем больше этот угол, тем выше допустимая осевая нагрузка, однако снижается радиальная устойчивость;
- С четырёхточечным контактом — способны нести осевые силы в обоих направлениях, а также комбинированные нагрузки, что делает их универсальными для сложных условий эксплуатации.
Дополнительные технические особенности и сферы применения
Для повышения долговечности и снижения износа, в шариковых подшипниках применяют специальные смазки — пластичные или жидкие, выбираемые исходя из температуры работы и условий эксплуатации. В некоторых случаях используют закрытые подшипники с двойными уплотнениями для экстремальных сред.
Современные технологии позволяют выпускать высокоточные шариковые подшипники с минимальным радиальным зазором, что критично для прецизионных механизмов (например, в станкостроении, медицинском оборудовании, аэрокосмическом секторе). Керамические шарики уменьшают массу изделия и улучшают термостойкость, а также демонстрируют увеличенный срок службы в агрессивных средах.
Шариковые подшипники нашли широкое применение в различных областях: транспортное машиностроение, сельскохозяйственная техника, строительная индустрия, система здравоохранения, приборостроение, авиация и космические технологии. Их универсальность, надёжность и возможность работы в тяжёлых эксплуатационных условиях делают эти изделия одним из важнейших компонентов мирового машиностроения.
