HJW1120, ZWZ
Арт. HJW1120
Характеристики
Номинальный диаметр, De
—
1272
D1
—
1198
D2
—
1042
n
—
16
φ
—
20
HJW1120, ZWZ
Арт. HJW1120

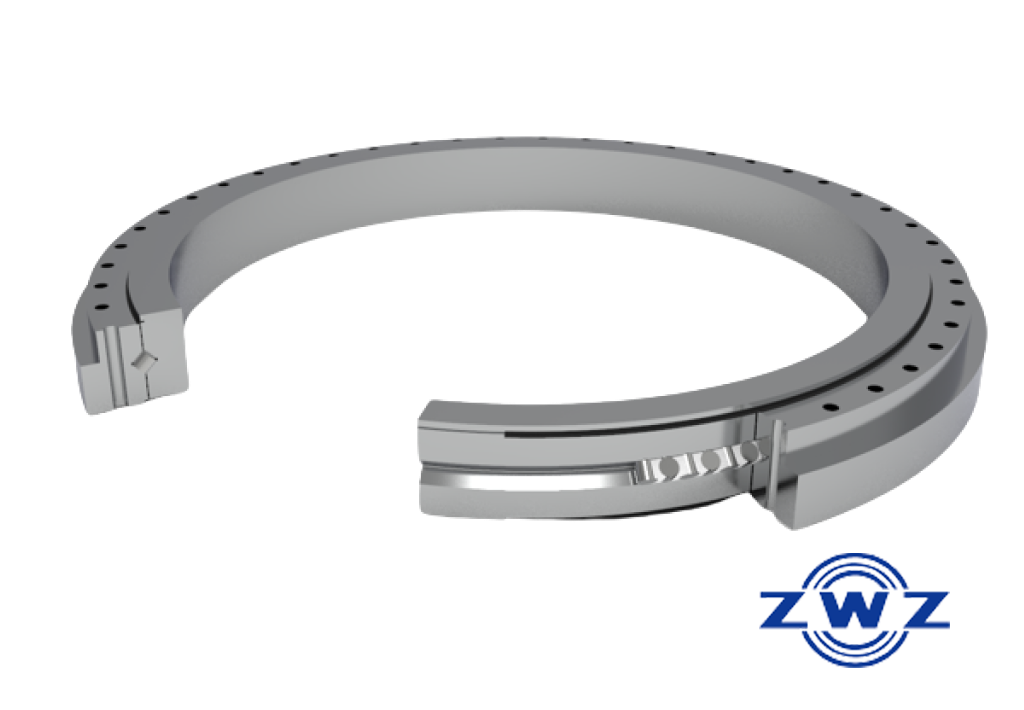

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW1120 имеет размеры: наружный диаметр - 1242 мм, внутренний диаметр - 998 мм, ширина - 82 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
Номинальный диаметр, De
|
1272 |
D1
|
1198 |
D2
|
1042 |
n
|
16 |
φ
|
20 |
D3
|
1118 |
d1
|
1122 |
H1
|
66 |
h
|
16 |
n1
|
4 |
M
|
20 |
m
|
6 |
Z
|
210 |
Масса, кг
|
249 |
Высота, мм
|
82 |
Тип
|
Наружное зацепление |
Наружный диаметр, мм
|
1242 |
Внутренний диаметр, мм
|
998 |
b
|
65 |
Форма отверстия
|
Цилиндрическое |
