Арт. HJW1980
Характеристики
Номинальный диаметр, De
—
2264
D1
—
2110
D2
—
1851
n
—
48
φ
—
33
HJW1980, ZWZ
Арт. HJW1980

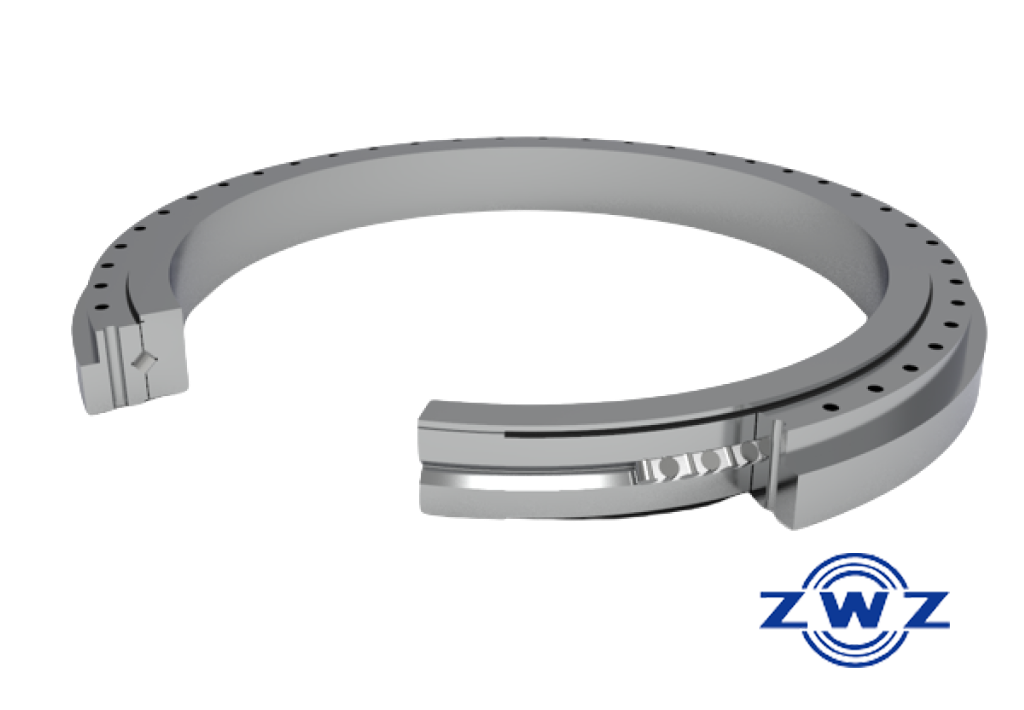

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW1980 имеет размеры: наружный диаметр - 2178 мм, внутренний диаметр - 1785 мм, ширина - 220 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
2264 |
|
D1
|
2110 |
|
D2
|
1851 |
|
n
|
48 |
|
φ
|
33 |
|
D3
|
1977 |
|
d1
|
1983 |
|
H1
|
210 |
|
h
|
20 |
|
n1
|
8 |
|
M
|
30 |
|
m
|
18 |
|
Z
|
125 |
|
x
|
-0.5 |
|
Масса, кг
|
2040 |
|
Высота, мм
|
220 |
|
Тип
|
Наружное зацепление |
|
Наружный диаметр, мм
|
2178 |
|
Внутренний диаметр, мм
|
1785 |
|
b
|
123 |
|
Форма отверстия
|
Цилиндрическое |
