HJW2240, ZWZ
Арт. HJW2240
Характеристики
Номинальный диаметр, De
—
2498
D1
—
2350
D2
—
2131
n
—
48
φ
—
33
HJW2240, ZWZ
Арт. HJW2240

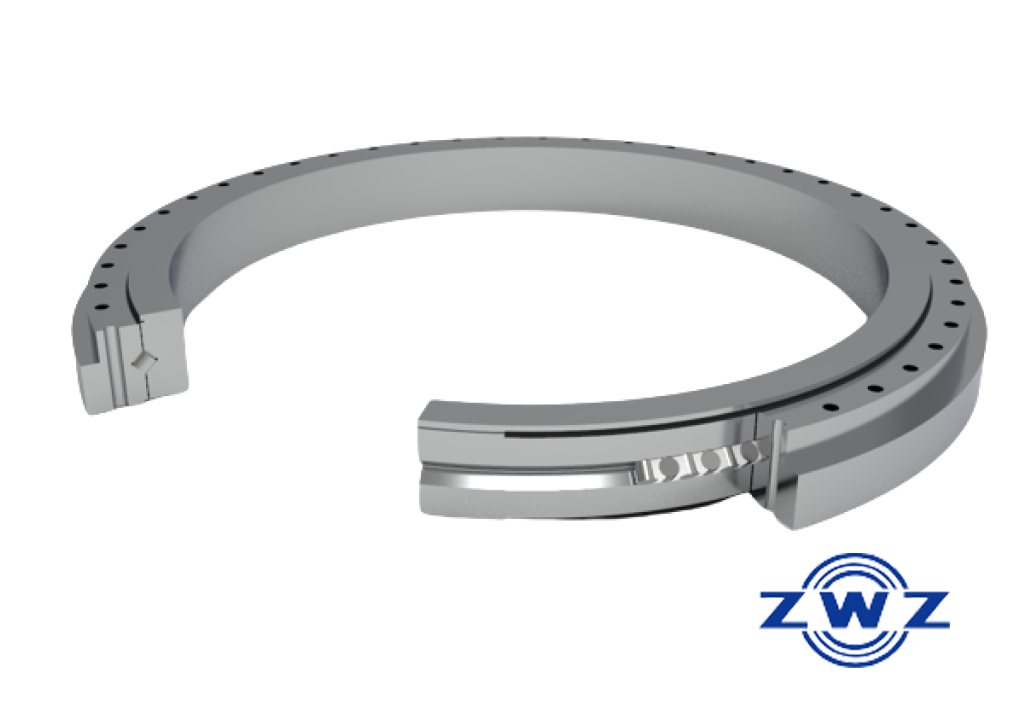

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW2240 имеет размеры: наружный диаметр - 2418 мм, внутренний диаметр - 2065 мм, ширина - 112 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
Номинальный диаметр, De
|
2498 |
D1
|
2350 |
D2
|
2131 |
n
|
48 |
φ
|
33 |
D3
|
2237 |
d1
|
2243 |
H1
|
100 |
h
|
12 |
n1
|
8 |
M
|
30 |
m
|
18 |
Z
|
136 |
x
|
0.5 |
Масса, кг
|
1000 |
Высота, мм
|
112 |
Тип
|
Наружное зацепление |
Наружный диаметр, мм
|
2418 |
Внутренний диаметр, мм
|
2065 |
b
|
90 |
Форма отверстия
|
Цилиндрическое |
