Арт. HJW845
Характеристики
Номинальный диаметр, De
—
976
D1
—
907
D2
—
784
n
—
16
φ
—
18
HJW845, ZWZ
Арт. HJW845

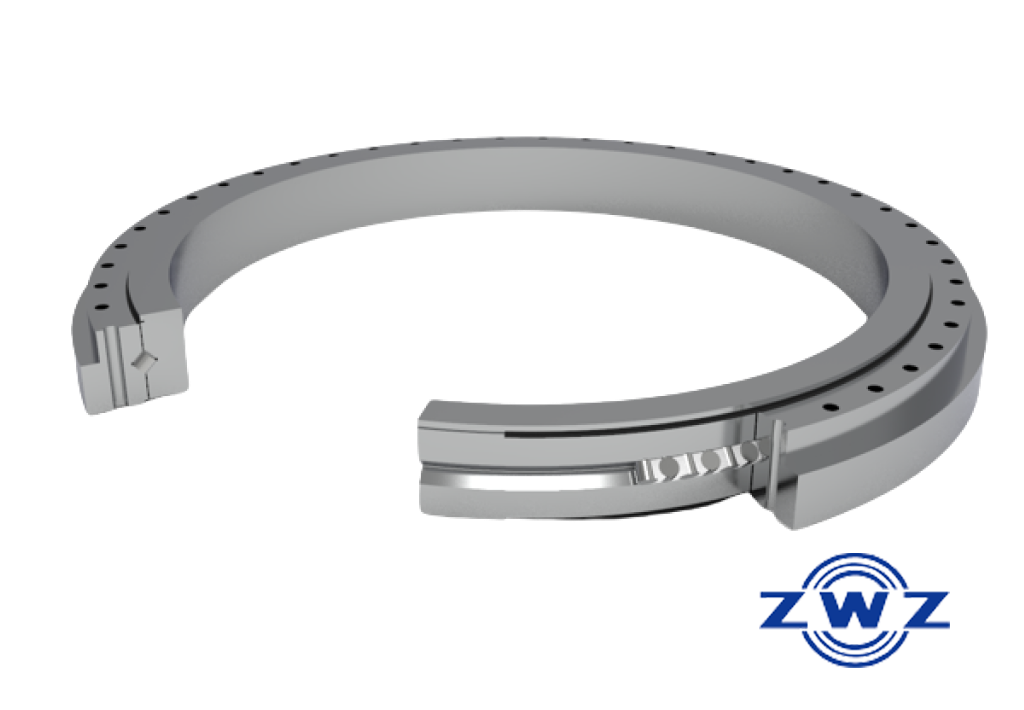

Опорно-поворотное устройство с перекрестными роликами (Наружное зацепление) ZWZ HJW845 имеет размеры: наружный диаметр - мм, внутренний диаметр - 702 мм, ширина - 93 мм.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
ОПУ с перекрестными роликами способно одновременнно воспринимать радиальные, осевые и моментные нагрузки, обеспечивая при это высокую жесткость.
Технические характеристики
|
Номинальный диаметр, De
|
976 |
|
D1
|
907 |
|
D2
|
784 |
|
n
|
16 |
|
φ
|
18 |
|
D3
|
843 |
|
d1
|
847 |
|
H1
|
77 |
|
h
|
23 |
|
n1
|
4 |
|
M
|
16 |
|
m
|
8 |
|
Z
|
120 |
|
Масса, кг
|
170 |
|
Высота, мм
|
93 |
|
Тип
|
Наружное зацепление |
|
Внутренний диаметр, мм
|
702 |
|
b
|
70 |
|
Форма отверстия
|
Цилиндрическое |
