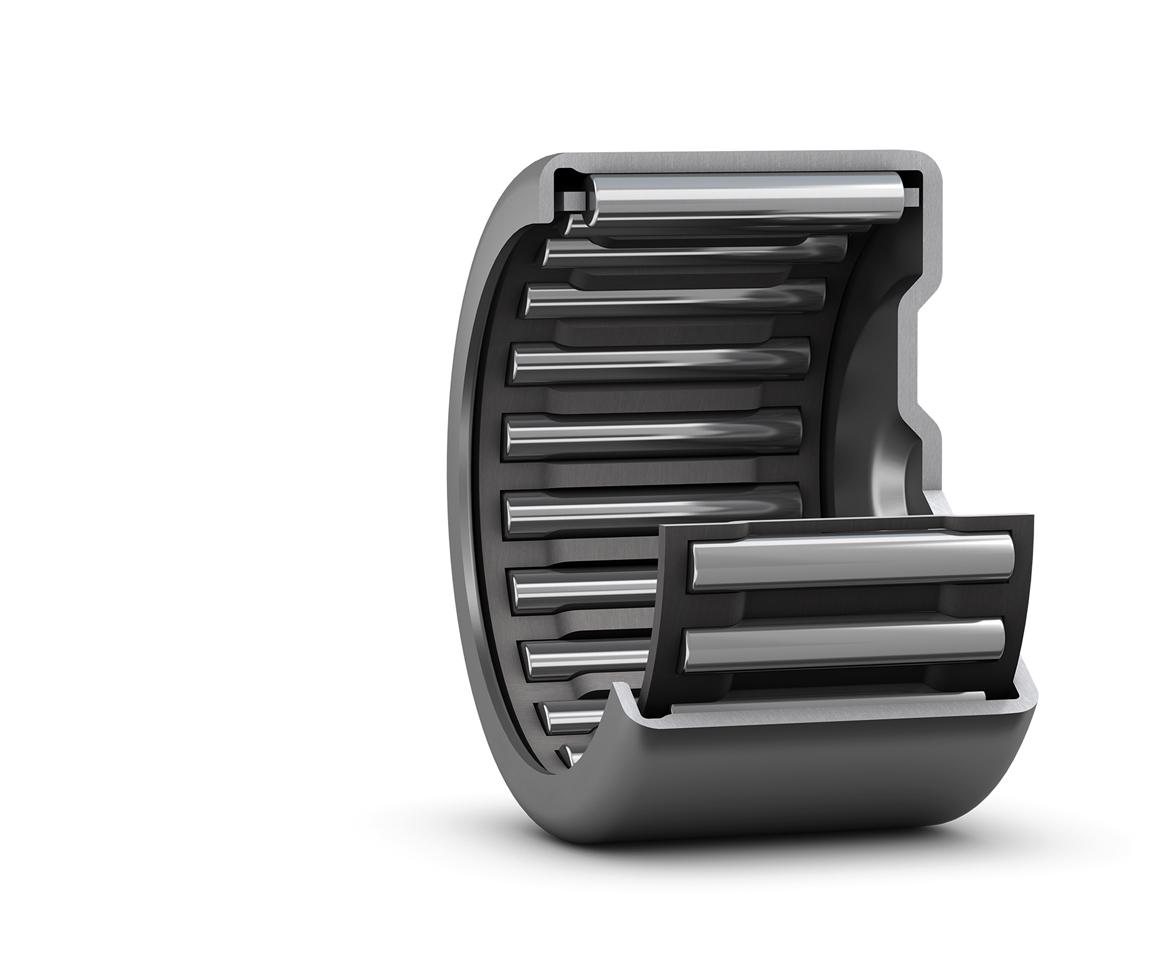

Игольчатые подшипники относятся к категории подшипников качения и по строению во многом схожи с другими представителями этого типа. В их конструкцию входят наружное и внутреннее кольца, элементы качения и сепаратор, который может быть как из стали, так и из полимерных материалов. Такой состав обеспечивает необходимую работоспособность и долговечность в разнообразных механизмах.
Конструктивные особенности
Главное отличие игольчатых подшипников — форма тел качения. Они выполнены в виде цилиндров, отличающихся относительно малым диаметром и значительной длиной. Подобное сочетание геометрических параметров дает ощутимое преимущество: подшипник способен выдерживать значительные радиальные нагрузки, несмотря на небольшие габариты. Однако это же свойство обуславливает невысокую осевую грузоподъемность, поэтому такие подшипники не рекомендуется использовать там, где присутствуют значительные осевые усилия.
Рабочие характеристики
Игольчатые подшипники уступают классическим роликовым аналогам по максимально допустимой скорости вращения, а также чувствительны к прогибам валов и нарушению соосности. Несмотря на это, они сохраняют работоспособность при достаточно высоких оборотах, что позволяет использовать их в ряде скоростных механизмов. Важно отметить, что для продления срока службы таких изделий необходима регулярная и качественная смазка, а также контроль состояния рабочих поверхностей.
Преимущества и недостатки
Существенным плюсом игольчатых подшипников является их компактность в радиальном направлении при высокой грузоподъемности. Это делает их незаменимыми в механизмах, где пространство внутри корпуса ограничено. Недостатком считается низкая устойчивость к осевым нагрузкам, что важно учитывать при проектировании и эксплуатации узлов.
Области применения
Ввиду сочетания компактных размеров и высокой радиальной грузоподъемности игольчатые подшипники нашли широкое применение в различных отраслях. Они используются в двигателях внутреннего сгорания (например, бензиновых моторах для сельскохозяйственной техники), строительных инструментах (дрелях, перфораторах), автомобильных коробках передач, насосах, тормозных системах, оргтехнике (принтерах, копировальных аппаратах, факсах). Благодаря возможности работы в условиях ограниченного пространства и при высоких частотах вращения, эти подшипники востребованы во множестве современных конструкций.
К дополнительным преимуществам относится малое собственное трение, что снижает энергопотери в механизмах, а также относительно простое обслуживание по сравнению с некоторыми другими типами подшипников.
Виды игольчатых подшипников
Среди игольчатых подшипников различают несколько типов:
- С наружными и внутренними кольцами без сепаратора
- С наружными кольцами без внутренних колец
- Со штампованным наружным кольцом и уплотнением
- Самоустанавливающиеся
- С глухим наружным кольцом
- Игольчатые ролики в сборе с сепаратором
- Комбинированные с шариковыми и упорно-шариковыми подшипниками
Комбинированные варианты применяются в тех случаях, когда на узел приходится воздействие различных видов нагрузок — как радиальных, так и осевых. Модели со штампованным наружным кольцом отличаются повышенной надёжностью при больших оборотах и позволяют существенно сократить расход смазочных материалов.
Полезная информация по эксплуатации
Для продления срока службы игольчатых подшипников важно соблюдать требования к допускам и посадкам, избегать загрязнения рабочих поверхностей, своевременно проводить профилактику и замену смазки. Рекомендуется использовать смазочные материалы, соответствующие режиму эксплуатации и температурным условиям работы механизма. Следует помнить, что при значительном отклонении от соосности или деформации вала срок службы подшипника значительно сокращается.
Современные тенденции и востребованность
Учитывая тенденцию к миниатюризации оборудования и усилению требований к энергоэффективности, игольчатые подшипники продолжают занимать одно из ведущих мест среди элементов, обеспечивающих вращательное движение. По популярности среди потребителей они уступают лишь шариковым подшипникам, занимая важное место в различных узлах современной техники.
